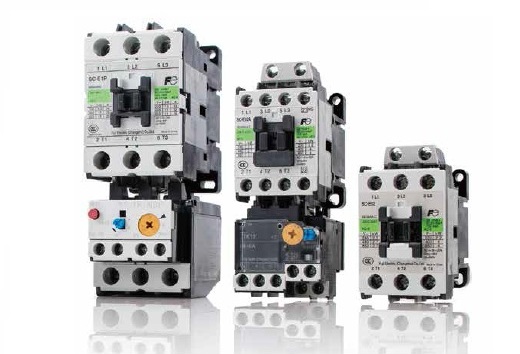

SC系列交流接触器(通用型)
●SC系列基于安全性、实用性、小型化、环境化的四种基本理念开发,满足对于交流接触器各类应用的所有需求
由于其优越的性能和高度的可靠性而深得客户的爱顾
●辅助触头的双触化，提高了接触的可靠性
●对应不同接线的需要，提供直接接线对应型与0型端子对应型两种方式
●电气寿命：200万次
●适用容量：(AC380V) 4~440KW
1C.接触器类
1C.1 交流控制交流接触器
型 号 电机容量 额定电流 (AC3) 辅助接点
220V 400V 220V 400V NO (a) NC(b)
SC-E02□-C 2.2kW 4kW 9A 9A — —
SC-E02P□-C 2.2 4 9 9 — —
SC-E02□11-C 2.2 4 9 9 1 1
SC-E02P□11-C 2.2 4 9 9 1 1
SC-E03□-C 3 5.5 12 12 — —
SC-E03P□-C 3 5.5 12 12 — —
SC-E03□11-C 3 5.5 12 12 1 1
SC-E03P□11-C 3 5.5 12 12 1 1
SC-E04□-C 4 7.5 18 18 — —
SC-E04P□-C 4 7.5 18 18 — —
SC-E04□11-C 4 7.5 18 18 1 1
SC-E04P□11-C 4 7.5 18 18 1 1
SC-E05□-C 5.5 11 25 25 — —
SC-E05P□-C 5.5 11 25 25 — —
SC-E05□11-C 5.5 11 25 25 1 1
SC-E05P□11-C 5.5 11 25 25 1 1
SC-E1□-C 7.5 15 32 32 — —
SC-E1P□-C 7.5 15 32 32 — —
SC-E1□11-C 7.5 15 32 32 1 1
SC-E1P□11-C 7.5 15 32 32 1 1
SC-E2□-C 11 18.5 40 40 — —
SC-E2P□-C 11 18.5 40 40 — —
SC-E2□11-C 11 18.5 40 40 1 1
SC-E2P□11-C 11 18.5 40 40 1 1
SC-E2S□-C 15 22 50 50 — —
SC-E2SP□-C 15 22 50 50 — —
SC-E2S□11-C 15 22 50 50 1 1
SC-E2SP□11-C 15 22 50 50 1 1
SC-E3□-C 18.5 30 68 65 — —
SC-E3P□-C 18.5 30 68 65 — —
SC-E3□11-C 18.5 30 68 65 1 1
SC-E3P□11-C 18.5 30 68 65 1 1
SC-E4□-C 22 40 80 80 — —
SC-E4P□-C 22 40 80 80 — —
SC-E4□11-C 22 40 80 80 1 1
SC-E4P□11-C 22 40 80 80 1 1
SC-E5A□-C 30 55 105 105 2 2
SC-N5AP□-C 30 55 105 105 2 2
SC-E6A□-C 37 60 125 125 2 2
SC-N6AP□-C 37 60 125 125 2 2
SC-E7A□-C 45 75 150 150 2 2
SC-N7AP□-C 45 75 150 150 2 2
SC-N8A□-C 55 90 180 180 2 2
SC-N10A□-C 65 110 220 220 2 2
注：1：“□”为控制电源电压额定值的代号，具体见样本对应选型页.
2：带辅助接点 1a1b为顶部安装的SZ-A11.
1C.2 交流控制交流接触器(自带辅助型)
型 号 电机容量 额定电流 (AC3) 辅助接点
220V 400V 220V 400V NO (a) NC(b)
SC-E02A□10-C 2.2kW 4kW 9A 9A 1 —
SC-E02A□01-C 2.2 4 9 9 — 1
SC-E03A□10-C 3 5.5 12 12 1 —
SC-E03A□01-C 3 5.5 12 12 — 1
SC-E04A□10-C 4 7.5 18 18 1 —
SC-E04A□01-C 4 7.5 18 18 — 1
SC-E05A□10-C 5.5 11 25 25 1 —
SC-E05A□01-C 5.5 11 25 25 — 1
注：1：“□”为控制电源电压额定值的代号，具体见样本对应选型页.
2：SC-E02A、SC-E03A可与TK13-◇-C热继组合,SC-E04A、SC-E05A可与TK26-◇-C热继组合.
3：TK26-◇-C与TK26-◇-PC的区别仅为与接触器配合的挂钩位置尺寸不同,其余全部相同.
4：本体自带辅助接点 1a或1b.
1C.3 交直流控制交流接触器
型 号 电机容量 额定电流 (AC3) 辅助接点
220V 400V 220V 400V NO (a) NC(b)
SC-E5□-C 30 55 105 105 2 2
SC-N5P□-C 30 55 105 105 2 2
SC-E6□-C 37 60 125 125 2 2
SC-N6P□-C 37 60 125 125 2 2
SC-E7□-C 45 75 150 150 2 2
SC-N7P□-C 45 75 150 150 2 2
SC-N8□-C 55 90 180 180 2 2
SC-N10□-C 65 110 220 220 2 2
SC-N11□-C 90 160 300 300 2 2
SC-N12□-C 120 220 400 400 2 2
SC-N14□-C 180 315 600 600 2 2
SC-N16□-C 220 440 800 800 2 2
注：1：“□”为控制电源电压额定值的代号，具体见样本对应选型页.
2: 辅助接点 2a2b为侧装.
1C.4 直流控制交流接触器
型 号 电机容量 额定电流 (AC3) 辅助接点
220V 400V 220V 400V NO (a) NC(b)
SC-E02/G□-C 2.2kW 4kW 9A 9A — —
SC-E02P/G□-C 2.2 4 9 9 — —
SC-E02/G□11-C 2.2 4 9 9 1 1
SC-E02P/G□11-C 2.2 4 9 9 1 1
SC-E03/G□-C 3 5.5 12 12 — —
SC-E03P/G□-C 3 5.5 12 12 — —
SC-E03/G□11-C 3 5.5 12 12 1 1
SC-E03P/G□11-C 3 5.5 12 12 1 1
SC-E04/G□-C 4 7.5 18 18 — —
SC-E04P/G□-C 4 7.5 18 18 — —
SC-E04/G□11-C 4 7.5 18 18 1 1
SC-E04P/G□11-C 4 7.5 18 18 1 1
SC-E05/G□-C 5.5 11 25 25 — —
SC-E05P/G□-C 5.5 11 25 25 — —
SC-E05/G□11-C 5.5 11 25 25 1 1
SC-E05P/G□11-C 5.5 11 25 25 1 1
SC-E1/G□-C 7.5 15 32 32 — —
SC-E1P/G□-C 7.5 15 32 32 — —
SC-E1/G□11-C 7.5 15 32 32 1 1
SC-E1P/G□11-C 7.5 15 32 32 1 1
SC-E2/G□-C 11 18.5 40 40 — —
SC-E2P/G□-C 11 18.5 40 40 — —
SC-E2/G□11-C 11 18.5 40 40 1 1
SC-E2P/G□11-C 11 18.5 40 40 1 1
SC-E2S/G□-C 15 22 50 50 — —
SC-E2SP/G□-C 15 22 50 50 — —
SC-E2S/G□11-C 15 22 50 50 1 1
SC-E2SP/G□11-C 15 22 50 50 1 1
SC-E3/G□-C 18.5 30 68 65 — —
SC-E3P/G□-C 18.5 30 68 65 — —
SC-E3/G□11-C 18.5 30 68 65 1 1
SC-E3P/G□11-C 18.5 30 68 65 1 1
SC-E4/G□-C 22 40 80 80 — —
SC-E4P/G□-C 22 40 80 80 — —
SC-E4/G□11-C 22 40 80 80 1 1
SC-E4P/G□11-C 22 40 80 80 1 1
注：1：“□”为控制电源电压额定值的代号，具体见样本对应选型页.
2：带辅助接点 1a1b为顶部安装的SZ-A11.
1C.5 直流控制交流接触器(自带辅助型)
型 号 电机容量 额定电流 (AC3) 辅助接点
220V 400V 220V 400V NO (a) NC(b)
SC-E02A/G□10-C 2.2kW 4kW 9A 9A 1 —
SC-E02A/G□01-C 2.2 4 9 9 — 1
SC-E03A/G□10-C 3 5.5 12 12 1 —
SC-E03A/G□01-C 3 5.5 12 12 — 1
SC-E04A/G□10-C 4 7.5 18 18 1 —
SC-E04A/G□01-C 4 7.5 18 18 — 1
SC-E05A/G□10-C 5.5 11 25 25 1 —
SC-E05A/G□01-C 5.5 11 25 25 — 1
注：1：“□”为控制电源电压额定值的代号，具体见样本对应选型页.
2: SC-E02A/G、SC-E03A/G可与TK13-◇-C热继组合,SC-E04A/G、SC-E05A/G可与TK26-◇-C热继组合.
3: TK26-◇-C与TK26-◇-PC的区别仅为与接触器配合的挂钩位置尺寸不同,其余全部相同.
4：本体自带辅助接点 1a或1b.
1C.6 可逆型交流接触器
1C.6.1 可逆型交流控制交流接触器
型 号 电机容量 额定电流 (AC3) 辅助接点
220V 400V 220V 400V NO (a) NC(b)
SC-E02RM□11-C 2.2kW 4kW 9A 9A 2 2
SC-E02RM□02-C 2.2 4 9 9 — 4
SC-E02RM□22-C 2.2 4 9 9 4 4
SC-E02RM□31-C 2.2 4 9 9 6 2
SC-E02PRM□11-C 2.2 4 9 9 2 2
SC-E02PRM□02-C 2.2 4 9 9 — 4
SC-E02PRM□22-C 2.2 4 9 9 4 4
SC-E02PRM□31-C 2.2 4 9 9 6 2
SC-E03RM□11-C 3 5.5 12 12 2 2
SC-E03RM□02-C 3 5.5 12 12 — 4
SC-E03RM□22-C 3 5.5 12 12 4 4
SC-E03RM□31-C 3 5.5 12 12 6 2
SC-E03PRM□11-C 3 5.5 12 12 2 2
SC-E03PRM□02-C 3 5.5 12 12 — 4
SC-E03PRM□22-C 3 5.5 12 12 4 4
SC-E03PRM□31-C 3 5.5 12 12 6 2
SC-E04RM□11-C 4 7.5 18 18 2 2
SC-E04RM□02-C 4 7.5 18 18 — 4
SC-E04RM□22-C 4 7.5 18 18 4 4
SC-E04RM□31-C 4 7.5 18 18 6 2
SC-E04PRM□11-C 4 7.5 18 18 2 2
SC-E04PRM□02-C 4 7.5 18 18 — 4
SC-E04PRM□22-C 4 7.5 18 18 4 4
SC-E04PRM□31-C 4 7.5 18 18 6 2
1C.6.1 可逆型交流控制交流接触器
型 号 电机容量 额定电流 (AC3) 辅助接点
220V 400V 220V 400V NO (a) NC(b)
SC-E05RM□11-C 5.5 11 25 25 2 2
SC-E05RM□02-C 5.5 11 25 25 — 4
SC-E05RM□22-C 5.5 11 25 25 4 4
SC-E05RM□31-C 5.5 11 25 25 6 2
SC-E05PRM□11-C 5.5 11 25 25 2 2
SC-E05PRM□02-C 5.5 11 25 25 — 4
SC-E05PRM□22-C 5.5 11 25 25 4 4
SC-E05PRM□31-C 5.5 11 25 25 6 2
SC-E1RM□11-C 7.5 15 32 32 2 2
SC-E1RM□02-C 7.5 15 32 32 — 4
SC-E1RM□22-C 7.5 15 32 32 4 4
SC-E1RM□31-C 7.5 15 32 32 6 2
SC-E1PRM□11-C 7.5 15 32 32 2 2
SC-E1PRM□02-C 7.5 15 32 32 — 4
SC-E1PRM□22-C 7.5 15 32 32 4 4
SC-E1PRM□31-C 7.5 15 32 32 6 2
SC-E2RM□11-C 11 18.5 40 40 2 2
SC-E2RM□02-C 11 18.5 40 40 — 4
SC-E2RM□22-C 11 18.5 40 40 4 4
SC-E2RM□31-C 11 18.5 40 40 6 2
SC-E2PRM□11-C 11 18.5 40 40 2 2
SC-E2PRM□02-C 11 18.5 40 40 — 4
SC-E2PRM□22-C 11 18.5 40 40 4 4
SC-E2PRM□31-C 11 18.5 40 40 6 2
SC-E2SRM□11-C 15 22 50 50 2 2
SC-E2SRM□02-C 15 22 50 50 — 4
SC-E2SRM□22-C 15 22 50 50 4 4
SC-E2SRM□31-C 15 22 50 50 6 2
SC-E2SPRM□11-C 15 22 50 50 2 2
SC-E2SPRM□02-C 15 22 50 50 — 4
SC-E2SPRM□22-C 15 22 50 50 4 4
SC-E2SPRM□31-C 15 22 50 50 6 2
SC-E3RM□11-C 18.5 30 68 65 2 2
SC-E3RM□02-C 18.5 30 68 65 — 4
SC-E3RM□22-C 18.5 30 68 65 4 4
SC-E3RM□31-C 18.5 30 68 65 6 2
SC-E3PRM□11-C 18.5 30 68 65 2 2
SC-E3PRM□02-C 18.5 30 68 65 — 4
SC-E3PRM□22-C 18.5 30 68 65 4 4
SC-E3PRM□31-C 18.5 30 68 65 6 2
SC-E4RM□11-C 22 40 80 80 2 2
SC-E4RM□02-C 22 40 80 80 — 4
SC-E4RM□22-C 22 40 80 80 4 4
SC-E4RM□31-C 22 40 80 80 6 2
SC-E4PRM□11-C 22 40 80 80 2 2
SC-E4PRM□02-C 22 40 80 80 — 4
SC-E4PRM□22-C 22 40 80 80 4 4
SC-E4PRM□31-C 22 40 80 80 6 2
SC-E5ARM□-C 30 55 105 105 4 4
SC-N5APRM□-C 30 55 105 105 4 4
SC-E6ARM□-C 37 60 125 125 4 4
SC-N6APRM□-C 37 60 125 125 4 4
SC-E7ARM□-C 45 75 150 150 4 4
SC-N7APRM□-C 45 75 150 150 4 4
SC-N8ARM□-C 55 90 180 180 4 4
SC-N10ARM□-C 65 110 220 220 4 4
1C.6.2 可逆型交流控制交流接触器(自带辅助型)
型 号 电机容量 额定电流 (AC3) 辅助接点
220V 400V 220V 400V NO (a) NC(b)
SC-E02ARM□01-C 2.2kW 4kW 9A 9A — 2
SC-E02ARM□10-C 2.2 4 9 9 2 —
SC-E03ARM□01-C 3 5.5 12 12 — 2
SC-E03ARM□10-C 3 5.5 12 12 2 —
SC-E04ARM□01-C 4 7.5 18 18 — 2
SC-E04ARM□10-C 4 7.5 18 18 2 —
SC-E05ARM□01-C 5.5 11 25 25 — 2
SC-E05ARM□10-C 5.5 11 25 25 2 —
注：1：“□”为控制电源电压额定值的代号，具体见样本对应选型页.
2： SC-E02A~E05ARM/□10-C无主回路可逆连接线.
1C.6.3 可逆型交直流控制交流接触器
型 号 电机容量 额定电流 (AC3) 辅助接点
220V 400V 220V 400V NO (a) NC(b)
SC-E5RM□-C 30 55 105 105 4 4
SC-N5PRM□-C 30 55 105 105 4 4
SC-E6RM□-C 37 60 125 125 4 4
SC-N6PRM□-C 37 60 125 125 4 4
SC-E7RM□-C 45 75 150 150 4 4
SC-N7PRM□-C 45 75 150 150 4 4
SC-N8RM□-C 55 90 180 180 4 4
SC-N10RM□-C 65 110 220 220 4 4
SC-N11RM□-C 90 160 300 300 4 4
SC-N12RM□-C 120 220 400 400 4 4
SC-N14RM□ 180 315 600 600 4 4
注：1：“□”为控制电源电压额定值的代号，具体见样本对应选型页.
2： SC-N14RM为进口品，货期参照进口品默认交期.
1C.6.4 可逆型直流控制交流接触器
型 号 电机容量 额定电流 (AC3) 辅助接点
220V 400V 220V 400V NO (a) NC(b)
SC-E02RM/G□11-C 2.2kW 4kW 9A 9A 2 2
SC-E02RM/G□02-C 2.2 4 9 9 — 4
SC-E02RM/G□22-C 2.2 4 9 9 4 4
SC-E02RM/G□31-C 2.2 4 9 9 6 2
SC-E02PRM/G□11-C 2.2 4 9 9 2 2
SC-E02PRM/G□02-C 2.2 4 9 9 — 4
SC-E02PRM/G□22-C 2.2 4 9 9 4 4
SC-E02PRM/G□31-C 2.2 4 9 9 6 2
SC-E03RM/G□11-C 3 5.5 12 12 2 2
SC-E03RM/G□02-C 3 5.5 12 12 — 4
SC-E03RM/G□22-C 3 5.5 12 12 4 4
SC-E03RM/G□31-C 3 5.5 12 12 6 2
SC-E03PRM/G□11-C 3 5.5 12 12 2 2
SC-E03PRM/G□02-C 3 5.5 12 12 — 4
SC-E03PRM/G□22-C 3 5.5 12 12 4 4
SC-E03PRM/G□31-C 3 5.5 12 12 6 2
SC-E04RM/G□11-C 4 7.5 18 18 2 2
SC-E04RM/G□02-C 4 7.5 18 18 — 4
SC-E04RM/G□22-C 4 7.5 18 18 4 4
SC-E04RM/G□31-C 4 7.5 18 18 6 2
SC-E04PRM/G□11-C 4 7.5 18 18 2 2
SC-E04PRM/G□02-C 4 7.5 18 18 — 4
SC-E04PRM/G□22-C 4 7.5 18 18 4 4
SC-E04PRM/G□31-C 4 7.5 18 18 6 2
SC-E05RM/G□11-C 5.5 11 25 25 2 2
SC-E05RM/G□02-C 5.5 11 25 25 — 4
SC-E05RM/G□22-C 5.5 11 25 25 4 4
SC-E05RM/G□31-C 5.5 11 25 25 6 2
SC-E05PRM/G□11-C 5.5 11 25 25 2 2
SC-E05PRM/G□02-C 5.5 11 25 25 — 4
SC-E05PRM/G□22-C 5.5 11 25 25 4 4
SC-E05PRM/G□31-C 5.5 11 25 25 6 2
SC-E1RM/G□11-C 7.5 15 32 32 2 2
SC-E1RM/G□02-C 7.5 15 32 32 — 4
SC-E1RM/G□22-C 7.5 15 32 32 4 4
SC-E1RM/G□31-C 7.5 15 32 32 6 2
SC-E1PRM/G□11-C 7.5 15 32 32 2 2
SC-E1PRM/G□02-C 7.5 15 32 32 — 4
SC-E1PRM/G□22-C 7.5 15 32 32 4 4
SC-E1PRM/G□31-C 7.5 15 32 32 6 2
SC-E2RM/G□11-C 11 18.5 40 40 2 2
SC-E2RM/G□02-C 11 18.5 40 40 — 4
SC-E2RM/G□22-C 11 18.5 40 40 4 4
SC-E2RM/G□31-C 11 18.5 40 40 6 2
SC-E2PRM/G□11-C 11 18.5 40 40 2 2
SC-E2PRM/G□02-C 11 18.5 40 40 — 4
SC-E2PRM/G□22-C 11 18.5 40 40 4 4
SC-E2PRM/G□31-C 11 18.5 40 40 6 2
SC-E2SRM/G□11-C 15 22 50 50 2 2
SC-E2SRM/G□02-C 15 22 50 50 — 4
SC-E2SRM/G□22-C 15 22 50 50 4 4
SC-E2SRM/G□31-C 15 22 50 50 6 2
SC-E2SPRM/G□11-C 15 22 50 50 2 2
SC-E2SPRM/G□02-C 15 22 50 50 — 4
SC-E2SPRM/G□22-C 15 22 50 50 4 4
SC-E2SPRM/G□31-C 15 22 50 50 6 2
SC-E3RM/G□11-C 18.5 30 68 65 2 2
SC-E3RM/G□02-C 18.5 30 68 65 — 4
SC-E3RM/G□22-C 18.5 30 68 65 4 4
SC-E3RM/G□31-C 18.5 30 68 65 6 2
SC-E3PRM/G□11-C 18.5 30 68 65 2 2
SC-E3PRM/G□02-C 18.5 30 68 65 — 4
SC-E3PRM/G□22-C 18.5 30 68 65 4 4
SC-E3PRM/G□31-C 18.5 30 68 65 6 2
SC-E4RM/G□11-C 22 40 80 80 2 2
SC-E4RM/G□02-C 22 40 80 80 — 4
SC-E4RM/G□22-C 22 40 80 80 4 4
SC-E4RM/G□31-C 22 40 80 80 6 2
SC-E4PRM/G□11-C 22 40 80 80 2 2
SC-E4PRM/G□02-C 22 40 80 80 — 4
SC-E4PRM/G□22-C 22 40 80 80 4 4
SC-E4PRM/G□31-C 22 40 80 80 6 2
注：1：“□”为控制电源电压额定值的代号，具体见样本对应选型页.
2： SC-E1P~E4PRM/G无主回路可逆连接线.
1C.6.5 可逆型直流控制交流接触器(自带辅助型)
型 号 电机容量 额定电流 (AC3) 辅助接点
220V 400V 220V 400V NO (a) NC(b)
SC-E02ARM/G□01-C 2.2kW 4kW 9A 9A — 2
SC-E02ARM/G□10-C 2.2 4 9 9 2 —
SC-E03ARM/G□01-C 3 5.5 12 12 — 2
SC-E03ARM/G□10-C 3 5.5 12 12 2 —
SC-E04ARM/G□01-C 4 7.5 18 18 — 2
SC-E04ARM/G□10-C 4 7.5 18 18 2 —
SC-E05ARM/G□01-C 5.5 11 25 25 — 2
SC-E05ARM/G□10-C 5.5 11 25 25 2 —
注：1：“□”为控制电源电压额定值的代号，具体见样本对应选型页.
2： SC-E02A~E05ARM/G□10-C无主回路可逆连接线.
1C.7 机械锁扣型交流接触器
型 号 电机容量 额定电流(AC-1) 辅助接点
220V 400V NO(a) NC(b)
SC-E05/VS△-C 32A 只可配AS1
SC-E2S/VS△-C 65 只可配AS1
SC-E4/VS△-C 105 只可配AS1
SC-E5/VS△-C 150 1 2
SC-E7/VS△-C 200 1 2
SC-N8/VS△-C 260 1 2
SC-N12/VS△-C 450 1 2
注：1：“△”为控制电源电压额定值的代号，具体见样本对应选型页.取消U8代号 AC127/132V的对应
1C.8 电容回路切换交流接触器
型 号 电机容量 额定电流 (AC3) 辅助接点
220V 400V NO (a) NC(b)
SC-E05PK□10-C 29A(400V,20kvar) 1 —
SC-E05PK□01-C 29A(400V,20kvar) — 1
SC-E2SPK□10-C 48A(400V,33.3kvar) 1 —
SC-E2SPK□01-C 48A(400V,33.3kvar) — 1
SC-E3PK□10-C 72A(400V,50kvar) 1 —
SC-E3PK□01-C 72A(400V,50kvar) — 1
注：1：“□”为控制电源电压额定值的代号，具体见样本对应选型页.
1C.9 接触器式继电器
型 号 额定电流 接点布置
SH-4□-C AC230V;Ie=3A,Ith=10A 4a,3a1b,2a2b
SH-4/G□-C AC230V;Ie=3A,Ith=10A 4a,3a1b,2a2b
注：1：“□”为控制电源电压额定值的代号，具体见样本对应选型页.
2: 可和SZ-A40、A31、A22、A20、A11、A02、AS1配合使用
1C.10 热过载继电器
型 号 额定电流 脱扣等级
TK13-◇-C 0.1~13A 10A
TK13Q-◇-C 1.4~13A 5
TK26-◇-PC 0.1~26A 10A
TK26-◇-C 0.1~26A 10A
TK26Q-◇-PC 1.4~18A 5
TK26Q-◇-C 1.4~18A 5
TK-E2◇-C 4~50A 10A
TK-N2P◇-C 4~50A 10A
TK-E2Q◇-C 12~36A 12~36A 5
TK-N2PQ◇-C 12~36A 5
TK-E3◇-C 7~105A 10A
TK-N3P◇-C 7~105A 10A
TK-E3Q◇-C 18~95A 5
TK-N3PQ◇-C 18~95A 5
TK-E5◇-C 18~105A 10A
TK-N5P◇-C 18~105A 10A
TK-E5Q◇-C 18~95A 5
TK-N5PQ◇-C 18~95A 5
TK-E6◇-C 45~160A 10A
TK-E6H◇-C 45~160A 10A
TK-N6P◇-C 45~125A 10A
TK-N6PH◇-C 45~160A 10A
TK-N7P◇-C 45~160A 10A
TK-N8P◇-C 65~185A 10A
TK-N10◇-C 85~240A 20
TK-N10H◇-C 85~240A 20
TK-N12◇-C 110~450A 20
TK-N12H◇-C 110~450A 20
TK-N14◇ 240~600A 20
TK-N14H◇ 240~600A 20
注：1：“◇”为整定电流范围的代号，具体见样本对应选型页.
2: TK13Q-◇-C、TK26Q-◇-C、TK26Q-◇-PC 1.4-2.1~6-9A无断相保护功能.
3: TK13-◇-C与SC-E02A(/G)、SC-E03A(/G)配合使用.
4: TK26-◇-C与SC-E04A(/G)、SC-E05A(/G)配合使用.
5: TK26-◇-PC与SC-E02(/G)~SC-E05(/G)配合使用.
6：TK-N14和TK-N14H为进口品，货期参照进口品默认交期.
CS（船用型），TH（湿热带型）系列产品价格在上述价格的基础上增加5%
1C.11 选件
1C.11.1 辅助触头单元(顶面安装)
型 号 适 用 类 型 辅 助 接 点
NO(a) NC(b)
SZ-A02-C SC-E02~SC-E4(P)(/G) - 2
SZ-A11-C SC-E02~SC-E4(P)(/G) 1 1
SZ-A20-C SC-E02~SC-E4(P)(/G) 2 -
SZ-A22-C SC-E02~SC-E4(P)(/G) 2 2
SZ-A31-C SC-E02~SC-E4(P)(/G) 3 1
SZ-A40-C SC-E02~SC-E4(P)(/G) 4 -
注:在常规销售产品中特殊对应品除外.
1C.11.2 辅助触头单元(侧面安装)
型 号 适 用 类 型 辅 助 接 点
NO(a) NC(b)
SZ-AS1-C SC-E02~SC-E4(P)(/G) 1 1
SZ-AS2-C SC-E5(N5P)~N12 1 1
SZ-AS1V-C SC-E05P/VS~E4P/VS 1 1
SZ-AS3H-C SC-N14~N16 1 1
SZ-AS3N-C SC-N14~N16 1 1
1C.11.3 热过载继电器单独安装单元
型 号 适 用 类 型 概 要
TZ1H13N TK13-C 独立安装型热继组装用
TZ1H26N TK26-C，TK26-PC 独立安装型热继组装用
SZ-HD-C TK-N2P 独立安装型热继组装用
SZ-HDE-C TK-E2 独立安装型热继组装用
SZ-HE-C TK-N3P 独立安装型热继组装用
SZ-HEE-C TK-E3 独立安装型热继组装用
1C.11.4 机械联锁单元
型 号 适 用 类 型 概 要
SZ-RM-C SC-E02~E4(P)，E02A~E05A 可逆组装，机械联锁
注:在常规销售产品中特殊对应品除外.
1C.11.5 可逆接线连接件
型 号 适 用 类 型 概 要
SZ-ERW1J-C SC-E02~05(P)RM set(电源侧/负载侧)
SZ-RW21-C SC-E02A.E03ARM set(电源侧/负载侧)
SZ-RW23-C SC-E04A.E05ARM set(电源侧/负载侧)
SZ-EPRWW2-C SC-E1P~E2SPRM set(电源侧/负载侧)
SZ-EPRWW3-C SC-E3P.E4PRM set(电源侧/负载侧)
SZ-ERW2W-C SC-E1~E2SRM set(电源侧/负载侧)
SZ-ERW3W-C SC-E3.E4RM set(电源侧/负载侧)
1C.11.6线圈浪涌电压抑制单元(压敏电阻)
型 号 适 用 类 型 概 要
SZ-Z1-C SC-E02~05(A)(P)(/G).SH-4(/G) AC/DC 24-48V
SZ-Z2-C SC-E02~05(A)(P)(/G).SH-4(/G) AC/DC 100-250V
SZ-Z3-C SC-E02~05(A)(P).SH-4 AC/DC 380-440V
SZ-Z31-C SC-E1~4(P)(/G) AC/DC 24-48V
SZ-Z32-C SC-E1~4(P)(/G) AC/DC 100-250V
SZ-Z33-C SC-E1~4(P) AC/DC 380-440V
1C.11.7线圈浪涌电压抑制单元(CR)
型 号 适 用 类 型 概 要
SZ-Z4-C SC-E02~05(A)（P）(/G) AC/DC 24-48V
SZ-Z5-C SC-E02~05(A)（P）(/G) AC/DC 100-250V
SZ-Z34-C SC-E1~4（P） AC 24-48V
SZ-Z35-C SC-E1~4（P） AC 100-250V
SZ-Z36-C SC-E1（P）/G~E4（P）/G DC 24-48V
SZ-Z37-C SC-E1（P）/G~E4（P）/G DC 100-250V
1C.11.8主回路浪涌电压抑制单元(顶面安装)
型 号 适 用 类 型 概 要
SZ-ZM1E-C SC-E02~E05 3相 AC200~240V 0.1-3.7kW
SZ-ZM3E-C SC-E1~E4 3相 AC200~240V 0.1-15kW
SZ-ZM1 SC-E02A~E05A，E02P~E05P 3相 AC200~240V 0.1-3.7kW
SZ-ZM3 SC-E1P~E4P 3相 AC200~240V 0.1-15kW
注：1: SZ-ZM1和SZ-ZM3为进口品，货期参照进口品默认交期.
1C.11.9主回路浪涌电压抑制单元(侧面安装)
型 号 适 用 类 型 概 要
SZ-ZM2E-C SC-E02~E05 3相 AC200~240V 0.1-3.7kW
SZ-ZM4E-C SC-E1~E4 3相 AC200~240V 0.1-15kW
SZ-ZM2 SC-E02A~E05A，E02P~E05P 3相 AC200~240V 0.1-3.7kW
SZ-ZM4 SC-E1P~E4P 3相 AC200~240V 0.1-15kW
注：1: SZ-ZM2和SZ-ZM4为进口品，货期参照进口品默认交期.
1C.11.10接线端盖板
型 号 适 用 类 型 概 要
SZ-N4T SC-N5P set（2Pcs)(电源侧/负荷侧)
SZ-N6T SC-N6P set（2Pcs)(电源侧/负荷侧)
SZ-N7T SC-N7P set（2Pcs)(电源侧/负荷侧)
SZ-N8T SC-N8,N10 set（2Pcs)(电源侧/负荷侧)
SZ-N11T SC-N11,N12 set（2Pcs)(电源侧/负荷侧)
SZ-WN4T SC-N5P+TK-N5P 负载侧端子部
SZ-WN6T SC-N6P+TK-N6P 负载侧端子部
SZ-WN7T SC-N7P+TK-N7P 负载侧端子部
SZ-WN8T SC-N8+TK-N8P 负载侧端子部
SZ-WN10T SC-N10+TK-N10 负载侧端子部
SZ-WN11T SC-N11,N12+TK-N12 负载侧端子部
注：SZ-N4T~N11T的价格是电源侧或负荷侧一侧的价格，概要中的说明是提醒客户在配套时需要购买2个.
1C.11.11延时释放单元
型 号 适 用 类 型 概 要
SZ1DE20-H SC-E02~05(A)(P)/G AC110V 50/60Hz
SZ1DE20-M SC-E02~05(A)(P)/G AC220V 50/60Hz
SZ2DE35-1 SC-E1~2S(P)/G AC110V 50/60Hz
SZ2DE35-2 SC-E1~2S(P)/G AC220V 50/60Hz
SZ2DE65-1 SC-E3~4(P)/G AC110V 50/60Hz
SZ2DE65-2 SC-E3~4(P)/G AC220V 50/60Hz
SZ-N5/DE AC100 SC-E5.N5P AC110V 50/60Hz
SZ-N5/DE AC200 SC-E5.N5P AC220V 50/60Hz
SZ-N6/DE AC100 SC-E6.E7.N6P.N7P AC110V 50/60Hz
SZ-N6/DE AC200 SC-E6.E7.N6P.N7P AC220V 50/60Hz
SZ-N8/DE AC100 SC-N8,10 AC110V 50/60Hz
SZ-N8/DE AC200 SC-N8,10 AC220V 50/60Hz
SZ-N11/DE AC100 SC-N11,12 AC110V 50/60Hz
SZ-N11/DE AC200 SC-N11,12 AC220V 50/60Hz
SZ-N14/DE AC100 SC-N14 AC110V 50/60Hz
SZ-N14/DE AC200 SC-N14 AC220V 50/60Hz
注：该系列产品为进口品，货期参照进口品默认交期.
1C.11.12三相并列端子板
型 号 适 用 类 型 概 要
SZ-SP1 SC-E02A.E03A 电气寿命50万次
SZ-SP2 SC-E04A.E05A,SC-E02P~E05P 电气寿命50万次
SZ-SP3 SC-E1P~E2SP 电气寿命50万次
SZ-SP4 SC-E3P,E4P 电气寿命25万次
SZ-SP5 SC-N5P 电气寿命25万次
SZ-SP7 SC-N7P 电气寿命25万次
SZ-SP8 SC-N8,N10 电气寿命25万次
SZ-SP9 SC-N11,N12 电气寿命25万次
SZ-SP10 SC-N14 电气寿命25万次
SZ-SP11 SC-N16 电气寿命10万次
注：该系列产品为进口品，货期参照进口品默认交期.
1C.11.13端子罩(独立安装型热过载继电器用)
型 号 适 用 类 型 概 要
SZ-RN6T TK-N6PH 主电路,辅助电路端子
注：该系列产品为进口品，货期参照进口品默认交期.
1C.11.14相间绝缘板
型 号 适 用 类 型 概 要
SZ-B1 SC-N5P~N7P，TK-N6P(H).N7P 独立安装型热继用
SZ-B2 SC-N8~N12，TK-N8P.N10(H).N12(H) 独立安装型热继用
注：该系列产品为进口品，货期参照进口品默认交期.
