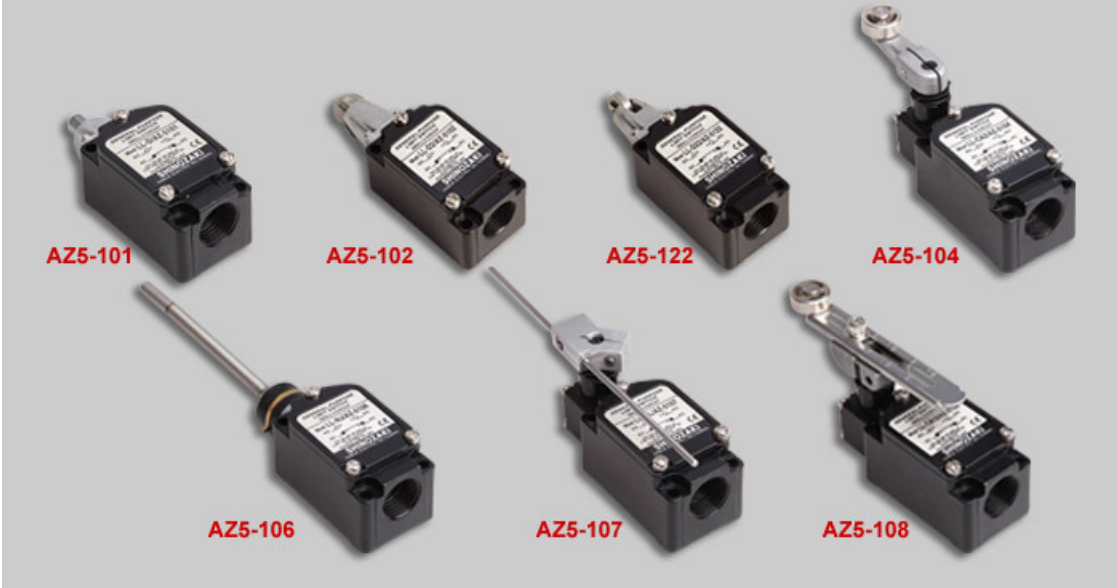

思诺奇SHINOZAKI开关AZ5101 AZ5102 AZ5122 AZ5104 AZ5106 AZ5107 AZ51

时间：2025-01-14  浏览次数：76  编辑：上海韩有




AZ5 SERIES PATICULARS
接點構成 1N.O.+1N.C
接觸抵抗 15mΩ以下
絕緣抵抗 DC 500V下1000mΩ以上
耐電壓 非連續端子1000VAC.50/60Hz持續1M
端子與接地或無載電流零件間2000VAC.50/60Hz持續1M
作動頻率 M:120t/m,E:30t/m
接觸抵抗 M:10000000t(60t/m),E:500000t(20t/m)
環境溫度 -5℃~+80℃
環境濕度 RH95%


LOAD/OLTAGE
負載/電壓		 RESISTIVW LOAD/COS θ≒1
抵抗負載		 INDUCTIVE LOAD/COS θ≒1
誘導負載		 MOTOR or LAMP LOAD
N.C.CONTACT N.C.接點 N.O.CONTACT N.C.接點
AC 125V 10A 6A 4A 2A
AC 250V 6A 4A 2.5A 1.2A
AC 500V 2A 1.2A 0.75A 0.5A
DC 125V 0.8A 0.1A － －

CHARACTERISTICS 動作特性
Control/Model O.F.max
(n{gf})		 R.F.min
(n{gf})		 P.T.max M.D.max O.T.min O.P.min
AZ5101 2720g 910g 1.7mm 1.0 6.4 O.P.34
AZ5102 2720g 910g 1.7mm 1.0 5.6 O.P.34
AZ5122 2720g 910g 1.7mm 1.0 5.6 O.P.34
AZ5104 1360g 227g 20° 12° 30° 45
AZ5106 142g － 28mm － － －
AZ5107 142g 28g 20° 12° 30° 45
AZ5108 1360g 227g 20° 12° 30° 45

AZ5 SERIES PATICULARS
接點構成 1N.O.+1N.C
接觸抵抗 15mΩ以下
絕緣抵抗 DC 500V下1000mΩ以上
耐電壓 非連續端子1000VAC.50/60Hz持續1M
端子與接地或無載電流零件間2000VAC.50/60Hz持續1M
作動頻率 M:120t/m,E:30t/m
接觸抵抗 M:10000000t(60t/m),E:500000t(20t/m)
環境溫度 -5℃~+80℃
環境濕度 RH95%
