日本FUJI漏电开关富士原装剩余电流动作断路器BC100E2CL
时间：2024-10-18 浏览次数：50 编辑：上海韩有
剩余电流动作断路器 BC100E2CL

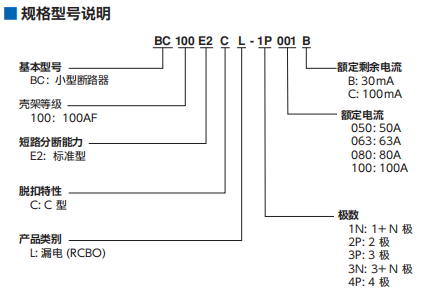

■ 型号
■ 主要技术参数 (100AF）
BC100E2CL
型号
-1N□□□B
-2P□□□B
-3P□□□B
-3N□□□B
-4P□□□B
极数
1+N
2
3
3+N
4
额定冲击耐受电压 (Uimp)
6.0 kV
额定绝缘电压 (Ui)
500 V
额定工作电流 (In)
50, 63, 80, 100
额定工作电压 (Un)
AC230（1PN, 2P,3P+N,4P）；AC400(3P)
额定短路分断能力
10kA/ 7.5kA
额定剩余动作电流
30mA, 100mA
额定频率
50/60 Hz
瞬时脱扣特性
C 型曲线: 瞬时脱扣范围: 5 ~ 10 In
电气寿命
5,000 次
机械寿命
20,000 次
抗湿热性
周围空气温度为40℃时，相对空气湿度≤95%
环境温度
-25℃ to 55℃
防护等级
IP20
接线螺钉及接线能力
适用于（10~50mm2 ）导线
接线扭力矩
3.5N.m
产品标准
GB/T 14048.2，IEC60947-2
■ 型号
• 短路分断能力: 6kA产品 (E2）
1+N极 2 极 3 极
In B(30mA) C(100mA) B(30mA) C(100mA) B(30mA) C(100mA)
50 BC100E2CL-1N050B BC100E2CL-1N050C BC100E2CL-2P050B BC100E2CL-2P050C BC100E2CL-3P050B BC100E2CL-3P050C
63 BC100E2CL-1N063B BC100E2CL-1N063C BC100E2CL-2P063B BC100E2CL-2P063C BC100E2CL-3P063B BC100E2CL-3P063C
80 BC100E2CL-1N080B BC100E2CL-1N080C BC100E2CL-2P080B BC100E2CL-2P080C BC100E2CL-3P080B BC100E2CL-3P080C
100 BC100E2CL-1N100B BC100E2CL-1N100C BC100E2CL-2P100B BC100E2CL-2P100C BC100E2CL-3P100B BC100E2CL-3P100C
3+N 极 4 极
In B(30mA) C(100mA) B(30mA) C(100mA)
50 BC100E2CL-3N050B BC100E2CL-3N050C BC100E2CL-4P050B BC100E2CL-4P050C
63 BC100E2CL-3N063B BC100E2CL-3N063C BC100E2CL-4P063B BC100E2CL-4P063C
80 BC100E2CL-3N080B BC100E2CL-3N080C BC100E2CL-4P080B BC100E2CL-4P080C
100 BC100E2CL-3N100B BC100E2CL-3N100C BC100E2CL-4P100B BC100E2CL-4P100C
