日本FUJI富士,塑料外壳式断路器BC125E2,微型断路器开关
主要技术参数 (125AF）
BC125E2□G
型号 -1P□□□ -2P□□□ -3P□□□ -4P□□□
极数 1 2 3 4
额定冲击耐受电压 (Uimp) 6.0 kV
额定绝缘电压 (Ui) 500 V
额定工作电流 (In) 50A, 63A, 80A, 100A, 125A (仅限C型)
额定工作电压 (Un) AC230/240（1P）；AC400/415V(2P,3P,4P)；DC60/80V(1P,2P)
额定短路分断能力(Icn) 10kA / 7.5kA
额定频率 50/60 Hz
瞬时脱扣特性 C 型曲线: 瞬时脱扣范围: 5 ~ 10 In, D 型曲线: 瞬时脱扣范围: 10 ~ 14 In
电气寿命 5,000 次
机械寿命 15,000 次
抗湿热性 周围空气温度为55℃时，相对空气湿度≤95%
环境温度 -40℃ to 70℃
防护等级 IP20
接线螺钉及接线能力 M7, 适用于10 mm2 ～50mm2
接线扭力矩 3.5Nm
附件清单 -
产品标准 GB/T 14048.2 、IEC 60947-2

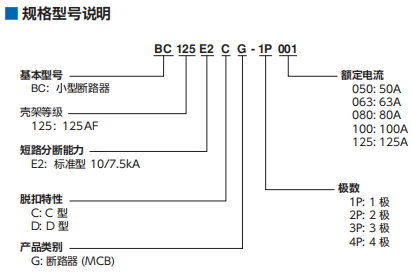

■ 型号
• 短路分断能力: 10kA/7.5kA 产品
1 极 2 极 3 极 4 极
In C D C D C D C D
50 BC125E2CG-1P050 BC125E2DG-1P050 BC125E2CG-2P050 BC125E2DG-2P050 BC125E2CG-3P050 BC125E2DG-3P050 BC125E2CG-4P050 BC125E2DG-4P050
63 BC125E2CG-1P063 BC125E2DG-1P063 BC125E2CG-2P063 BC125E2DG-2P063 BC125E2CG-3P063 BC125E2DG-3P063 BC125E2CG-4P063 BC125E2DG-4P063
80 BC125E2CG-1P080 BC125E2DG-1P080 BC125E2CG-2P080 BC125E2DG-2P080 BC125E2CG-3P080 BC125E2DG-3P080 BC125E2CG-4P080 BC125E2DG-4P080
100 BC125E2CG-1P100 BC125E2DG-1P100 BC125E2CG-2P100 BC125E2DG-2P100 BC125E2CG-3P100 BC125E2DG-3P100 BC125E2CG-4P100 BC125E2DG-4P100
125 BC125E2CG-1P125 - BC125E2CG-2P125 - BC125E2CG-3P125 - BC125E2CG-4P125 0
