  • 产品名称：富士FUJI|漏电断路器

    产品类别：富士电机|FUJI

    产品简介：标准型号也对应国际规格(CCC/JIS/IEC/CE/ )，小型而高性能。产品阵容增加到4极品型号。 125-400AF的新型塑壳式断路器。

    0

产品说明






安装漏电断路器的目的
防止因电气设备漏电导致的危险和损坏(如电击、电气火灾和设备损坏)

A. 直接接触防护
防止工作人员因碰触电气设备的带电部件受到人身伤害(即电击)。
建议使用额定漏电动作电流不超过30mA的漏电断路器作为辅助保护设备。

B. 间接接触防护
防止工作人员在电气设备发生故障时，因碰触外露的带电部件(如设备的金属框架)受到电击。
漏电断路器的电源自动关断功能是一项有效的电击防护措施。

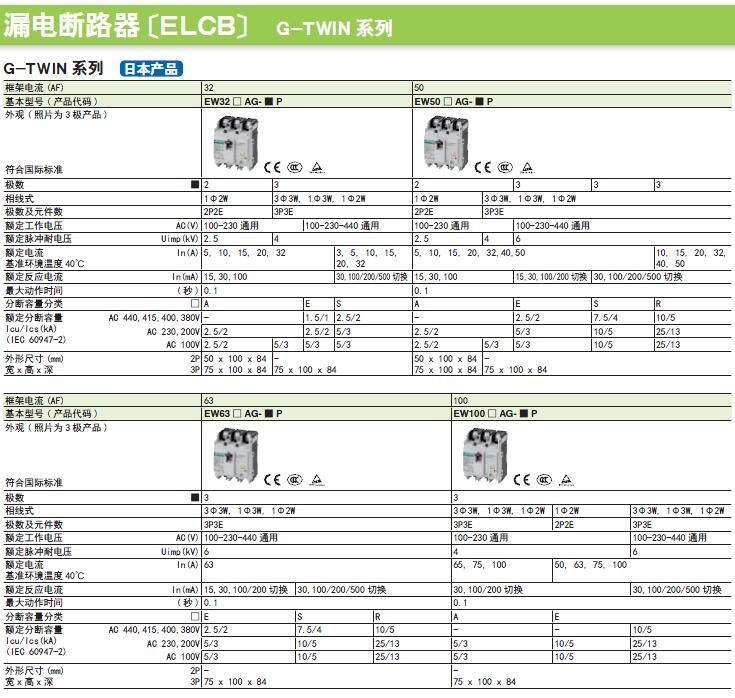

6.3.3  ELCB  --   3,4极（标准品）
型   号 額    定    电    流 額定剩余动作电流 分断容量Icu / Ics(kA)
  ( A )# (mA)$ AC230V AC400V
EW32AAG-2P#$  3,5,10,15,20,30,32     15,30,100 2.5/2 1.5/1
EW32AAG-3P#$  3,5,10,15,20,30,32     15,30,100 2.5/2
EW32EAG-3P#$  3,5,10,15,20,30,32     15,30,100 2.5/2 1.5/1
EW32SAG-3P#$  3,5,10,15,20,30,32     30,100/200/500 5/3 2.5/2
EW50AAG-2P#$  5,10,15,20,30,32,40,50     15,30,100 2.5/2
EW50AAG-3P#$  5,10,15,20,30,32,40,50     15,30,100 2.5/2
EW50EAG-3P#$  5,10,15,20,30,32,40,50     15,30,100/200 5/3 2.5/2
EW50SAG-3P#$  5,10,15,20,30,32,40,50     30,100/200/500 10/5 7.5/4
EW50RAG-3P#$  5,10,15,20,30,32,40,50     30,100/200/500 25/13 10/5
EW63EAG-3P#$  60,63     15,30,100/200 5/3 2.5/2
EW63SAG-3P#$  60,63     30,100/200/500 10/5 7.5/4
EW63RAG-3P#$  60,63     30,100/200/500 25/13 10/5
EW100EAG-2P#$  50,60,63,75,100     30,100/200/500 10/5
EW100AAG-3P#$  60,63,75,100     30,100/200 5/3
EW100EAG-3P#$  50,60,63,75,100     30,100/200/500 25/13 10/5
EW125JAG-3P#$ CJ 15,20,30,40,50,60,75,100,125     30,100/300/500/1000 50 / 25 30 / 15
EW125JAG-4P#$ CJ 15,20,30,40,50,60,75,100,125     30,100/300/500/1000 50 / 25 30 / 15
EW125RAG-3P#$ CJ 15,20,30,40,50,60,75,100,125     30,100/300/500/1000 100 / 50 50 / 25
EW125RAG-4P#$ CJ 15,20,30,40,50,60,75,100,125     30,100/300/500/1000 100 / 50 50 / 25
EW250EAG-3P#$ CJ 125,150,160,175,200,225,250     30,100/300/500/1000 36 / 18 18 / 9
EW250JAG-3P#$ CJ 125,150,160,175,200,225,250     30,100/300/500/1000 50 / 25 30 / 15
EW250JAG-4P#$ CJ 125,150,160,175,200,225,250     30,100/300/500/1000 50 / 25 30 / 15
EW250RAG-3P#$ CJ 125,150,160,175,200,225,250     30,100/300/500/1000 100/50 50/25
EW250RAG-4P#$ CJ 125,150,160,175,200,225,250     30,100/300/500/1000 100/50 50/25
EW400EAG-3P#$ CJ 250,  300,  350,  400     30,100/300/500/1000 50 / 25 30 / 15
EW400SAG-3P#$ CJ 250,  300,  350,  400     30,100/300/500/1000 85 / 43 36 / 18
EW400RAG-3P#$ CJ 250,  300,  350,  400     30,100/300/500/1000 100/50 50/25
EW400RAG-4P#$ CJ 250,  300,  350,  400     30,100/300/500/1000 100/50 50/25
EW400HAG-3P#$ CJ 250,  300,  350,  400     30,100/300/500/1000 125/63 70/35
EW400HAG-4P#$ CJ 250,  300,  350,  400     30,100/300/500/1000 125/63 70/35

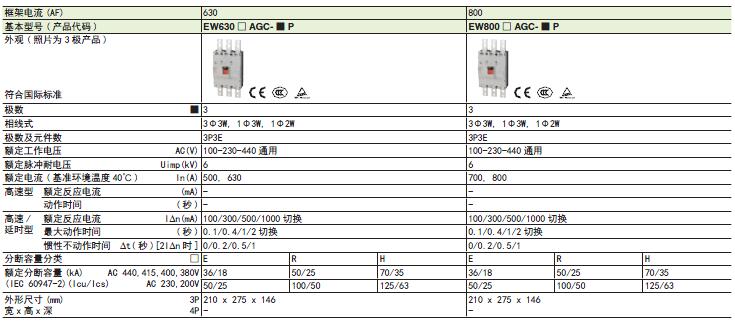

EW630EAG-3P#$ CJ  500,  630       50 / 25 30 / 15
EW630RAG-3P#$ CJ  500,  630     30,100/300/500/1000 100/50 50/25
EW630RAG-4P#$ CJ  500,  630     30,100/300/500/1000 100/50 50/25
EW630HAG-3P#$ CJ  500,  630     30,100/300/500/1000 125/63 70/35
EW630HAG-4P#$ CJ  500,  630     30,100/300/500/1000 125/63 70/35
EW800EAG-3P#$ CJ  700,  800     30,100/300/500/1000 50 / 25 30 / 15
EW800RAG-3P#$ CJ  700,  800     30,100/300/500/1000 100/50 50/25
EW800RAG-4P#$ CJ  700,  800     30,100/300/500/1000 100/50 50/25
EW800HAG-3P#$ CJ  700,  800     30,100/300/500/1000 125/63 70/35
EW800HAG-4P#$ CJ  700,  800     30,100/300/500/1000 125/63 70/35

6.3.4  ELCB  --  3极（全球品）
型   号 額    定    电    流 額定剩余动作电流 分断容量Icu / Ics(kA)
  ( A )# (mA)$ AC230V AC400V
EW50RAGU-3P#$ CJ 3,5,10,15,20,30,32,40,50     30,50,100/200/500 25/13 10/5
EW100EAGU-2P#$ CJ 60,63,70,75,80,90,100     30,100/200 10/5
EW100EAGU-3P#$ CJ 60,63,70,75,80,90,100     30,50,100/200/500 25/13 10/5
EW125JAGU-3P#$ CJ 15,20,30,40,50,60,75,100,125     30,100/300/500/1000 50 / 25 30 / 15
EW125RAGU-3P#$ CJ 15,20,30,40,50,60,75,100,125     30,100/300/500/1000 100 / 50 50 / 25
EW250JAGU-3P#$ CJ 125,150,160,175,200,225,250     30,100/300/500/1000 50 / 25 30 / 15
EW250RAGU-3P#$ CJ 125,150,160,175,200,225,250     30,100/300/500/1000 100/50 50/25
EW400SAGU-3P#$ CJ 250,  300,  350,  400     30,100/300/500/1000 85 / 43 36 / 18
EW400RAGU-3P#$ CJ 250,  300,  350,  400     30,100/300/500/1000 100/50 50/25
EW400HAGU-3P#$ CJ 250,  300,  350,  400     30,100/300/500/1000 125/63 70/35
EW630RAGU-3P#$ CJ  500,  630     30,100/300/500/1000 100/50 50/25
注:額定剩余动作电流$（A表示15mA,B表示30mA,C表示100mA,K表示100/200mA,100/200/500mA.  J表示100/300/500/1000mA(J全球型无)).

型   号 額    定    电    流 額定剩余动作电流 分断容量Icu / Ics(kA)
  ( A )# (mA)$ AC230V AC400V

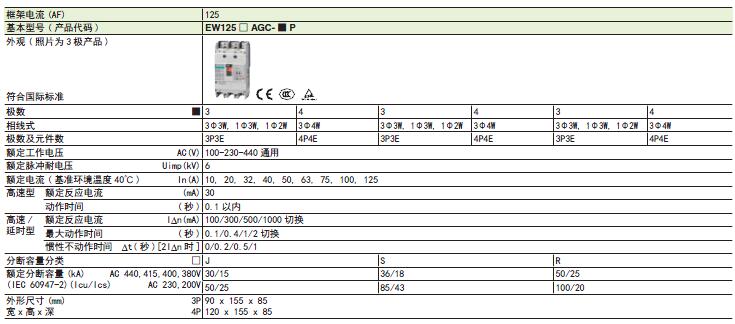

EW125JAGC-3P#$ 15,20,30,40,50,60,75,100,125     30,100/300/500/1000 50 / 25 30 / 15
EW125JAGC-4P#$ 15,20,30,40,50,60,75,100,125     30,100/300/500/1000 50 / 25 30 / 15
EW125SAGC-3P#$ 15,20,30,40,50,60,75,100,125     30,100/300/500/1000 85 / 43 36 / 18
EW125SAGC-4P#$ 15,20,30,40,50,60,75,100,125     30,100/300/500/1000 85 / 43 36 / 18
EW125RAGC-3P#$ 15,20,30,40,50,60,75,100,125     30,100/300/500/1000 100 / 50 50 / 25
EW125RAGC-4P#$ 15,20,30,40,50,60,75,100,125     30,100/300/500/1000 100 / 50 50 / 25

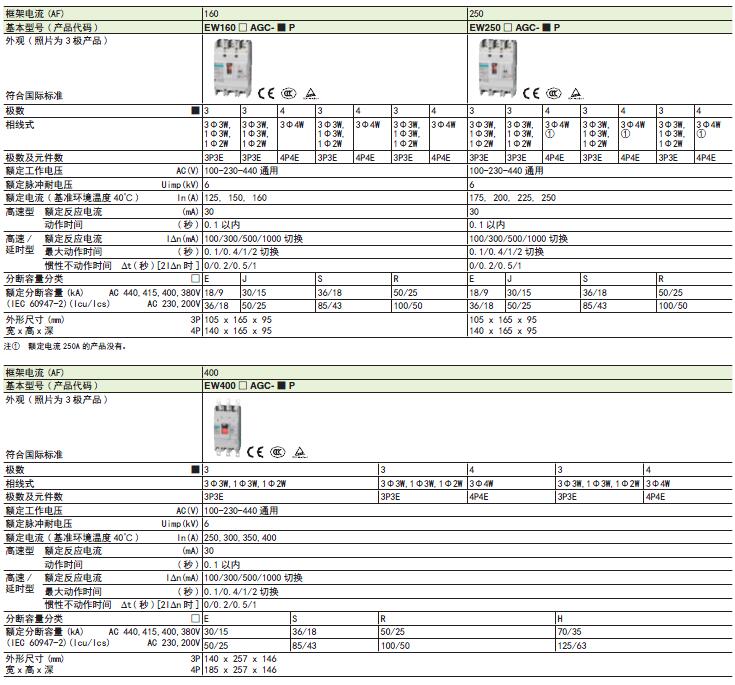

EW160EAGC-3P#$ 125, 150 ,160     30,100/300/500/1000 36 / 18 18 / 9
EW160JAGC-3P#$ 125, 150 ,160     30,100/300/500/1000 50 / 25 30 / 15
EW160JAGC-4P#$ 125, 150 ,160     30,100/300/500/1000 50 / 25 30 / 15
EW160SAGC-3P#$ 125, 150 ,160     30,100/300/500/1000 85 / 43 36 / 18
EW160SAGC-4P#$ 125, 150 ,160     30,100/300/500/1000 85 / 43 36 / 18
EW160RAGC-3P#$ 125, 150 ,160     30,100/300/500/1000 100 / 50 50 / 25
EW160RAGC-4P#$ 125, 150 ,160     30,100/300/500/1000 100 / 50 50 / 25
EW250EAGC-3P#$ 175,  200,  225,  250     30,100/300/500/1000 36 / 18 18 / 9
EW250JAGC-3P#$ 175,  200,  225,  250     30,100/300/500/1000 50 / 25 30 / 15
EW250JAGC-4P#$ 175,  200,  225     30,100/300/500/1000 50 / 25 30 / 15
EW250SAGC-3P#$ 175,  200,  225,  250     30,100/300/500/1000 85 / 43 36 / 18
EW250SAGC-4P#$ 175,  200,  225     30,100/300/500/1000 85 / 43 36 / 18
EW250RAGC-3P#$ 175,  200,  225,  250     30,100/300/500/1000 100/50 50/25
EW250RAGC-4P#$ 175,  200,  225       30,100/300/500/1000 100/50 50/25
EW400EAGC-3P#$ 250,  300,  350,  400     30,100/300/500/1000 50 / 25 30 / 15
EW400SAGC-3P#$ 250,  300,  350,  400     30,100/300/500/1000 85 / 43 36 / 18
EW400RAGC-3P#$ 250,  300,  350,  400     30,100/300/500/1000 100/50 50/25
EW400RAGC-4P#$ 250,  300,  350,  400     30,100/300/500/1000 100/50 50/25
注:額定剩余动作电流$  B表示30mA,  J表示100/200/500/1000mA.
