产品类别:富士电机|FUJI
产品简介:富士交流接触器,从1954 年销售以来,由于其优越 的性能和高度的可靠性而深得客户的爱顾,至今已销售了 2 亿台以上。
1C.1 交流控制交流接触器 | |||||||
型 号 | 电机容量 | 额定电流 (AC3) | 辅助接点 | ||||
220V | 400V | 220V | 400V | NO (a) | NC(b) | ||
SC-E02□-C | 2.2kW | 4kW | 9A | 9A | — | — | |
SC-E02P□-C | 2.2 | 4 | 9 | 9 | — | — | |
SC-E02□11-C | 2.2 | 4 | 9 | 9 | 1 | 1 | |
SC-E02P□11-C | 2.2 | 4 | 9 | 9 | 1 | 1 | |
SC-E03□-C | 3 | 5.5 | 12 | 12 | — | — | |
SC-E03P□-C | 3 | 5.5 | 12 | 12 | — | — | |
SC-E03□11-C | 3 | 5.5 | 12 | 12 | 1 | 1 | |
SC-E03P□11-C | 3 | 5.5 | 12 | 12 | 1 | 1 | |
SC-E04□-C | 4 | 7.5 | 18 | 18 | — | — | |
SC-E04P□-C | 4 | 7.5 | 18 | 18 | — | — | |
SC-E04□11-C | 4 | 7.5 | 18 | 18 | 1 | 1 | |
SC-E04P□11-C | 4 | 7.5 | 18 | 18 | 1 | 1 | |
SC-E05□-C | 5.5 | 11 | 25 | 25 | — | — | |
SC-E05P□-C | 5.5 | 11 | 25 | 25 | — | — | |
SC-E05□11-C | 5.5 | 11 | 25 | 25 | 1 | 1 | |
SC-E05P□11-C | 5.5 | 11 | 25 | 25 | 1 | 1 | |
SC-E1□-C | 7.5 | 15 | 32 | 32 | — | — | |
SC-E1P□-C | 7.5 | 15 | 32 | 32 | — | — | |
SC-E1□11-C | 7.5 | 15 | 32 | 32 | 1 | 1 | |
SC-E1P□11-C | 7.5 | 15 | 32 | 32 | 1 | 1 | |
SC-E2□-C | 11 | 18.5 | 40 | 40 | — | — | |
SC-E2P□-C | 11 | 18.5 | 40 | 40 | — | — | |
SC-E2□11-C | 11 | 18.5 | 40 | 40 | 1 | 1 | |
SC-E2P□11-C | 11 | 18.5 | 40 | 40 | 1 | 1 | |
SC-E2S□-C | 15 | 22 | 50 | 50 | — | — | |
SC-E2SP□-C | 15 | 22 | 50 | 50 | — | — | |
SC-E2S□11-C | 15 | 22 | 50 | 50 | 1 | 1 | |
SC-E2SP□11-C | 15 | 22 | 50 | 50 | 1 | 1 | |
SC-E3□-C | 18.5 | 30 | 68 | 65 | — | — | |
SC-E3P□-C | 18.5 | 30 | 68 | 65 | — | — | |
SC-E3□11-C | 18.5 | 30 | 68 | 65 | 1 | 1 | |
SC-E3P□11-C | 18.5 | 30 | 68 | 65 | 1 | 1 | |
SC-E4□-C | 22 | 40 | 80 | 80 | — | — | |
SC-E4P□-C | 22 | 40 | 80 | 80 | — | — | |
SC-E4□11-C | 22 | 40 | 80 | 80 | 1 | 1 | |
SC-E4P□11-C | 22 | 40 | 80 | 80 | 1 | 1 | |
SC-E5A□-C | 30 | 55 | 105 | 105 | 2 | 2 | |
SC-N5AP□-C | 30 | 55 | 105 | 105 | 2 | 2 | |
SC-E6A□-C | 37 | 60 | 125 | 125 | 2 | 2 | |
SC-N6AP□-C | 37 | 60 | 125 | 125 | 2 | 2 | |
SC-E7A□-C | 45 | 75 | 150 | 150 | 2 | 2 | |
SC-N7AP□-C | 45 | 75 | 150 | 150 | 2 | 2 | |
SC-N8A□-C | 55 | 90 | 180 | 180 | 2 | 2 | |
SC-N10A□-C | 65 | 110 | 220 | 220 | 2 | 2 | |
注:1:“□”为控制电源电压额定值的代号,具体见样本对应选型页. | |||||||
2:带辅助接点 1a1b为顶部安装的SZ-A11. | |||||||
1C.2 交流控制交流接触器(自带辅助型) | |||||||
型 号 | 电机容量 | 额定电流 (AC3) | 辅助接点 | ||||
220V | 400V | 220V | 400V | NO (a) | NC(b) | ||
SC-E02A□10-C | 2.2kW | 4kW | 9A | 9A | 1 | — | |
SC-E02A□01-C | 2.2 | 4 | 9 | 9 | — | 1 | |
SC-E03A□10-C | 3 | 5.5 | 12 | 12 | 1 | — | |
SC-E03A□01-C | 3 | 5.5 | 12 | 12 | — | 1 | |
SC-E04A□10-C | 4 | 7.5 | 18 | 18 | 1 | — | |
SC-E04A□01-C | 4 | 7.5 | 18 | 18 | — | 1 | |
SC-E05A□10-C | 5.5 | 11 | 25 | 25 | 1 | — | |
SC-E05A□01-C | 5.5 | 11 | 25 | 25 | — | 1 |
型 号 | 电机容量 | 额定电流 (AC3) | 辅助接点 | ||||
220V | 400V | 220V | 400V | NO (a) | NC(b) | ||
SC-E5□-C | 30 | 55 | 105 | 105 | 2 | 2 | |
SC-N5P□-C | 30 | 55 | 105 | 105 | 2 | 2 | |
SC-E6□-C | 37 | 60 | 125 | 125 | 2 | 2 | |
SC-N6P□-C | 37 | 60 | 125 | 125 | 2 | 2 | |
SC-E7□-C | 45 | 75 | 150 | 150 | 2 | 2 | |
SC-N7P□-C | 45 | 75 | 150 | 150 | 2 | 2 | |
SC-N8□-C | 55 | 90 | 180 | 180 | 2 | 2 | |
SC-N10□-C | 65 | 110 | 220 | 220 | 2 | 2 | |
SC-N11□-C | 90 | 160 | 300 | 300 | 2 | 2 | |
SC-N12□-C | 120 | 220 | 400 | 400 | 2 | 2 | |
SC-N14□-C | 180 | 315 | 600 | 600 | 2 | 2 | |
SC-N16□-C | 220 | 440 | 800 | 800 | 2 | 2 |
1C.4 直流控制交流接触器 | |||||||
型 号 | 电机容量 | 额定电流 (AC3) | 辅助接点 | ||||
220V | 400V | 220V | 400V | NO (a) | NC(b) | ||
SC-E02/G□-C | 2.2kW | 4kW | 9A | 9A | — | — | |
SC-E02P/G□-C | 2.2 | 4 | 9 | 9 | — | — | |
SC-E02/G□11-C | 2.2 | 4 | 9 | 9 | 1 | 1 | |
SC-E02P/G□11-C | 2.2 | 4 | 9 | 9 | 1 | 1 | |
SC-E03/G□-C | 3 | 5.5 | 12 | 12 | — | — | |
SC-E03P/G□-C | 3 | 5.5 | 12 | 12 | — | — | |
SC-E03/G□11-C | 3 | 5.5 | 12 | 12 | 1 | 1 | |
SC-E03P/G□11-C | 3 | 5.5 | 12 | 12 | 1 | 1 | |
SC-E04/G□-C | 4 | 7.5 | 18 | 18 | — | — | |
SC-E04P/G□-C | 4 | 7.5 | 18 | 18 | — | — | |
SC-E04/G□11-C | 4 | 7.5 | 18 | 18 | 1 | 1 | |
SC-E04P/G□11-C | 4 | 7.5 | 18 | 18 | 1 | 1 | |
SC-E05/G□-C | 5.5 | 11 | 25 | 25 | — | — | |
SC-E05P/G□-C | 5.5 | 11 | 25 | 25 | — | — | |
SC-E05/G□11-C | 5.5 | 11 | 25 | 25 | 1 | 1 | |
SC-E05P/G□11-C | 5.5 | 11 | 25 | 25 | 1 | 1 | |
SC-E1/G□-C | 7.5 | 15 | 32 | 32 | — | — | |
SC-E1P/G□-C | 7.5 | 15 | 32 | 32 | — | — | |
SC-E1/G□11-C | 7.5 | 15 | 32 | 32 | 1 | 1 | |
SC-E1P/G□11-C | 7.5 | 15 | 32 | 32 | 1 | 1 | |
SC-E2/G□-C | 11 | 18.5 | 40 | 40 | — | — | |
SC-E2P/G□-C | 11 | 18.5 | 40 | 40 | — | — | |
SC-E2/G□11-C | 11 | 18.5 | 40 | 40 | 1 | 1 | |
SC-E2P/G□11-C | 11 | 18.5 | 40 | 40 | 1 | 1 | |
SC-E2S/G□-C | 15 | 22 | 50 | 50 | — | — | |
SC-E2SP/G□-C | 15 | 22 | 50 | 50 | — | — | |
SC-E2S/G□11-C | 15 | 22 | 50 | 50 | 1 | 1 | |
SC-E2SP/G□11-C | 15 | 22 | 50 | 50 | 1 | 1 | |
SC-E3/G□-C | 18.5 | 30 | 68 | 65 | — | — | |
SC-E3P/G□-C | 18.5 | 30 | 68 | 65 | — | — | |
SC-E3/G□11-C | 18.5 | 30 | 68 | 65 | 1 | 1 | |
SC-E3P/G□11-C | 18.5 | 30 | 68 | 65 | 1 | 1 | |
SC-E4/G□-C | 22 | 40 | 80 | 80 | — | — | |
SC-E4P/G□-C | 22 | 40 | 80 | 80 | — | — | |
SC-E4/G□11-C | 22 | 40 | 80 | 80 | 1 | 1 | |
SC-E4P/G□11-C | 22 | 40 | 80 | 80 | 1 | 1 |
型 号 | 电机容量 | 额定电流 (AC3) | 辅助接点 | ||||
220V | 400V | 220V | 400V | NO (a) | NC(b) | ||
SC-E02A/G□10-C | 2.2kW | 4kW | 9A | 9A | 1 | — | |
SC-E02A/G□01-C | 2.2 | 4 | 9 | 9 | — | 1 | |
SC-E03A/G□10-C | 3 | 5.5 | 12 | 12 | 1 | — | |
SC-E03A/G□01-C | 3 | 5.5 | 12 | 12 | — | 1 | |
SC-E04A/G□10-C | 4 | 7.5 | 18 | 18 | 1 | — | |
SC-E04A/G□01-C | 4 | 7.5 | 18 | 18 | — | 1 | |
SC-E05A/G□10-C | 5.5 | 11 | 25 | 25 | 1 | — | |
SC-E05A/G□01-C | 5.5 | 11 | 25 | 25 | — | 1 |
型 号 | 电机容量 | 额定电流 (AC3) | 辅助接点 | ||||
220V | 400V | 220V | 400V | NO (a) | NC(b) | ||
SC-E02A/G□10-C | 2.2kW | 4kW | 9A | 9A | 1 | — | |
SC-E02A/G□01-C | 2.2 | 4 | 9 | 9 | — | 1 | |
SC-E03A/G□10-C | 3 | 5.5 | 12 | 12 | 1 | — | |
SC-E03A/G□01-C | 3 | 5.5 | 12 | 12 | — | 1 | |
SC-E04A/G□10-C | 4 | 7.5 | 18 | 18 | 1 | — | |
SC-E04A/G□01-C | 4 | 7.5 | 18 | 18 | — | 1 | |
SC-E05A/G□10-C | 5.5 | 11 | 25 | 25 | 1 | — | |
SC-E05A/G□01-C | 5.5 | 11 | 25 | 25 | — | 1 |
1C.6.1 可逆型交流控制交流接触器 | |||||||
型 号 | 电机容量 | 额定电流 (AC3) | 辅助接点 | ||||
220V | 400V | 220V | 400V | NO (a) | NC(b) | ||
SC-E05RM□11-C | 5.5 | 11 | 25 | 25 | 2 | 2 | |
SC-E05RM□02-C | 5.5 | 11 | 25 | 25 | — | 4 | |
SC-E05RM□22-C | 5.5 | 11 | 25 | 25 | 4 | 4 | |
SC-E05RM□31-C | 5.5 | 11 | 25 | 25 | 6 | 2 | |
SC-E05PRM□11-C | 5.5 | 11 | 25 | 25 | 2 | 2 | |
SC-E05PRM□02-C | 5.5 | 11 | 25 | 25 | — | 4 | |
SC-E05PRM□22-C | 5.5 | 11 | 25 | 25 | 4 | 4 | |
SC-E05PRM□31-C | 5.5 | 11 | 25 | 25 | 6 | 2 | |
SC-E1RM□11-C | 7.5 | 15 | 32 | 32 | 2 | 2 | |
SC-E1RM□02-C | 7.5 | 15 | 32 | 32 | — | 4 | |
SC-E1RM□22-C | 7.5 | 15 | 32 | 32 | 4 | 4 | |
SC-E1RM□31-C | 7.5 | 15 | 32 | 32 | 6 | 2 | |
SC-E1PRM□11-C | 7.5 | 15 | 32 | 32 | 2 | 2 | |
SC-E1PRM□02-C | 7.5 | 15 | 32 | 32 | — | 4 | |
SC-E1PRM□22-C | 7.5 | 15 | 32 | 32 | 4 | 4 | |
SC-E1PRM□31-C | 7.5 | 15 | 32 | 32 | 6 | 2 | |
SC-E2RM□11-C | 11 | 18.5 | 40 | 40 | 2 | 2 | |
SC-E2RM□02-C | 11 | 18.5 | 40 | 40 | — | 4 | |
SC-E2RM□22-C | 11 | 18.5 | 40 | 40 | 4 | 4 | |
SC-E2RM□31-C | 11 | 18.5 | 40 | 40 | 6 | 2 | |
SC-E2PRM□11-C | 11 | 18.5 | 40 | 40 | 2 | 2 | |
SC-E2PRM□02-C | 11 | 18.5 | 40 | 40 | — | 4 | |
SC-E2PRM□22-C | 11 | 18.5 | 40 | 40 | 4 | 4 | |
SC-E2PRM□31-C | 11 | 18.5 | 40 | 40 | 6 | 2 | |
SC-E2SRM□11-C | 15 | 22 | 50 | 50 | 2 | 2 | |
SC-E2SRM□02-C | 15 | 22 | 50 | 50 | — | 4 | |
SC-E2SRM□22-C | 15 | 22 | 50 | 50 | 4 | 4 | |
SC-E2SRM□31-C | 15 | 22 | 50 | 50 | 6 | 2 | |
SC-E2SPRM□11-C | 15 | 22 | 50 | 50 | 2 | 2 | |
SC-E2SPRM□02-C | 15 | 22 | 50 | 50 | — | 4 | |
SC-E2SPRM□22-C | 15 | 22 | 50 | 50 | 4 | 4 | |
SC-E2SPRM□31-C | 15 | 22 | 50 | 50 | 6 | 2 | |
SC-E3RM□11-C | 18.5 | 30 | 68 | 65 | 2 | 2 | |
SC-E3RM□02-C | 18.5 | 30 | 68 | 65 | — | 4 | |
SC-E3RM□22-C | 18.5 | 30 | 68 | 65 | 4 | 4 | |
SC-E3RM□31-C | 18.5 | 30 | 68 | 65 | 6 | 2 | |
SC-E3PRM□11-C | 18.5 | 30 | 68 | 65 | 2 | 2 | |
SC-E3PRM□02-C | 18.5 | 30 | 68 | 65 | — | 4 | |
SC-E3PRM□22-C | 18.5 | 30 | 68 | 65 | 4 | 4 | |
SC-E3PRM□31-C | 18.5 | 30 | 68 | 65 | 6 | 2 | |
SC-E4RM□11-C | 22 | 40 | 80 | 80 | 2 | 2 | |
SC-E4RM□02-C | 22 | 40 | 80 | 80 | — | 4 | |
SC-E4RM□22-C | 22 | 40 | 80 | 80 | 4 | 4 | |
SC-E4RM□31-C | 22 | 40 | 80 | 80 | 6 | 2 | |
SC-E4PRM□11-C | 22 | 40 | 80 | 80 | 2 | 2 | |
SC-E4PRM□02-C | 22 | 40 | 80 | 80 | — | 4 | |
SC-E4PRM□22-C | 22 | 40 | 80 | 80 | 4 | 4 | |
SC-E4PRM□31-C | 22 | 40 | 80 | 80 | 6 | 2 | |
SC-E5ARM□-C | 30 | 55 | 105 | 105 | 4 | 4 | |
SC-N5APRM□-C | 30 | 55 | 105 | 105 | 4 | 4 | |
SC-E6ARM□-C | 37 | 60 | 125 | 125 | 4 | 4 | |
SC-N6APRM□-C | 37 | 60 | 125 | 125 | 4 | 4 | |
SC-E7ARM□-C | 45 | 75 | 150 | 150 | 4 | 4 | |
SC-N7APRM□-C | 45 | 75 | 150 | 150 | 4 | 4 | |
SC-N8ARM□-C | 55 | 90 | 180 | 180 | 4 | 4 | |
SC-N10ARM□-C | 65 | 110 | 220 | 220 | 4 | 4 | |
1C.6.2 可逆型交流控制交流接触器(自带辅助型) | |||||||
型 号 | 电机容量 | 额定电流 (AC3) | 辅助接点 | ||||
220V | 400V | 220V | 400V | NO (a) | NC(b) | ||
SC-E02ARM□01-C | 2.2kW | 4kW | 9A | 9A | — | 2 | |
SC-E02ARM□10-C | 2.2 | 4 | 9 | 9 | 2 | — | |
SC-E03ARM□01-C | 3 | 5.5 | 12 | 12 | — | 2 | |
SC-E03ARM□10-C | 3 | 5.5 | 12 | 12 | 2 | — | |
SC-E04ARM□01-C | 4 | 7.5 | 18 | 18 | — | 2 | |
SC-E04ARM□10-C | 4 | 7.5 | 18 | 18 | 2 | — | |
SC-E05ARM□01-C | 5.5 | 11 | 25 | 25 | — | 2 | |
SC-E05ARM□10-C | 5.5 | 11 | 25 | 25 | 2 | — | |
注:1:“□”为控制电源电压额定值的代号,具体见样本对应选型页. | |||||||
2: SC-E02A~E05ARM/□10-C无主回路可逆连接线. | |||||||
1C.6.3 可逆型交直流控制交流接触器 | |||||||
型 号 | 电机容量 | 额定电流 (AC3) | 辅助接点 | ||||
220V | 400V | 220V | 400V | NO (a) | NC(b) | ||
SC-E5RM□-C | 30 | 55 | 105 | 105 | 4 | 4 | |
SC-N5PRM□-C | 30 | 55 | 105 | 105 | 4 | 4 | |
SC-E6RM□-C | 37 | 60 | 125 | 125 | 4 | 4 | |
SC-N6PRM□-C | 37 | 60 | 125 | 125 | 4 | 4 | |
SC-E7RM□-C | 45 | 75 | 150 | 150 | 4 | 4 | |
SC-N7PRM□-C | 45 | 75 | 150 | 150 | 4 | 4 | |
SC-N8RM□-C | 55 | 90 | 180 | 180 | 4 | 4 | |
SC-N10RM□-C | 65 | 110 | 220 | 220 | 4 | 4 | |
SC-N11RM□-C | 90 | 160 | 300 | 300 | 4 | 4 | |
SC-N12RM□-C | 120 | 220 | 400 | 400 | 4 | 4 | |
SC-N14RM□ | 180 | 315 | 600 | 600 | 4 | 4 | |
注:1:“□”为控制电源电压额定值的代号,具体见样本对应选型页. | |||||||
2: SC-N14RM为进口品,货期参照进口品默认交期. | |||||||
1C.6.4 可逆型直流控制交流接触器 | |||||||
型 号 | 电机容量 | 额定电流 (AC3) | 辅助接点 | ||||
220V | 400V | 220V | 400V | NO (a) | NC(b) | ||
SC-E02RM/G□11-C | 2.2kW | 4kW | 9A | 9A | 2 | 2 | |
SC-E02RM/G□02-C | 2.2 | 4 | 9 | 9 | — | 4 | |
SC-E02RM/G□22-C | 2.2 | 4 | 9 | 9 | 4 | 4 | |
SC-E02RM/G□31-C | 2.2 | 4 | 9 | 9 | 6 | 2 | |
SC-E02PRM/G□11-C | 2.2 | 4 | 9 | 9 | 2 | 2 | |
SC-E02PRM/G□02-C | 2.2 | 4 | 9 | 9 | — | 4 | |
SC-E02PRM/G□22-C | 2.2 | 4 | 9 | 9 | 4 | 4 | |
SC-E02PRM/G□31-C | 2.2 | 4 | 9 | 9 | 6 | 2 | |
SC-E03RM/G□11-C | 3 | 5.5 | 12 | 12 | 2 | 2 | |
SC-E03RM/G□02-C | 3 | 5.5 | 12 | 12 | — | 4 | |
SC-E03RM/G□22-C | 3 | 5.5 | 12 | 12 | 4 | 4 | |
SC-E03RM/G□31-C | 3 | 5.5 | 12 | 12 | 6 | 2 | |
SC-E03PRM/G□11-C | 3 | 5.5 | 12 | 12 | 2 | 2 | |
SC-E03PRM/G□02-C | 3 | 5.5 | 12 | 12 | — | 4 | |
SC-E03PRM/G□22-C | 3 | 5.5 | 12 | 12 | 4 | 4 | |
SC-E03PRM/G□31-C | 3 | 5.5 | 12 | 12 | 6 | 2 | |
SC-E04RM/G□11-C | 4 | 7.5 | 18 | 18 | 2 | 2 | |
SC-E04RM/G□02-C | 4 | 7.5 | 18 | 18 | — | 4 | |
SC-E04RM/G□22-C | 4 | 7.5 | 18 | 18 | 4 | 4 | |
SC-E04RM/G□31-C | 4 | 7.5 | 18 | 18 | 6 | 2 | |
SC-E04PRM/G□11-C | 4 | 7.5 | 18 | 18 | 2 | 2 | |
SC-E04PRM/G□02-C | 4 | 7.5 | 18 | 18 | — | 4 | |
SC-E04PRM/G□22-C | 4 | 7.5 | 18 | 18 | 4 | 4 | |
SC-E04PRM/G□31-C | 4 | 7.5 | 18 | 18 | 6 | 2 | |
SC-E05RM/G□11-C | 5.5 | 11 | 25 | 25 | 2 | 2 | |
SC-E05RM/G□02-C | 5.5 | 11 | 25 | 25 | — | 4 | |
SC-E05RM/G□22-C | 5.5 | 11 | 25 | 25 | 4 | 4 | |
SC-E05RM/G□31-C | 5.5 | 11 | 25 | 25 | 6 | 2 | |
SC-E05PRM/G□11-C | 5.5 | 11 | 25 | 25 | 2 | 2 | |
SC-E05PRM/G□02-C | 5.5 | 11 | 25 | 25 | — | 4 | |
SC-E05PRM/G□22-C | 5.5 | 11 | 25 | 25 | 4 | 4 | |
SC-E05PRM/G□31-C | 5.5 | 11 | 25 | 25 | 6 | 2 | |
SC-E1RM/G□11-C | 7.5 | 15 | 32 | 32 | 2 | 2 | |
SC-E1RM/G□02-C | 7.5 | 15 | 32 | 32 | — | 4 | |
SC-E1RM/G□22-C | 7.5 | 15 | 32 | 32 | 4 | 4 | |
SC-E1RM/G□31-C | 7.5 | 15 | 32 | 32 | 6 | 2 | |
SC-E1PRM/G□11-C | 7.5 | 15 | 32 | 32 | 2 | 2 | |
SC-E1PRM/G□02-C | 7.5 | 15 | 32 | 32 | — | 4 | |
SC-E1PRM/G□22-C | 7.5 | 15 | 32 | 32 | 4 | 4 | |
SC-E1PRM/G□31-C | 7.5 | 15 | 32 | 32 | 6 | 2 | |
SC-E2RM/G□11-C | 11 | 18.5 | 40 | 40 | 2 | 2 | |
SC-E2RM/G□02-C | 11 | 18.5 | 40 | 40 | — | 4 | |
SC-E2RM/G□22-C | 11 | 18.5 | 40 | 40 | 4 | 4 | |
SC-E2RM/G□31-C | 11 | 18.5 | 40 | 40 | 6 | 2 | |
SC-E2PRM/G□11-C | 11 | 18.5 | 40 | 40 | 2 | 2 | |
SC-E2PRM/G□02-C | 11 | 18.5 | 40 | 40 | — | 4 | |
SC-E2PRM/G□22-C | 11 | 18.5 | 40 | 40 | 4 | 4 | |
SC-E2PRM/G□31-C | 11 | 18.5 | 40 | 40 | 6 | 2 | |
SC-E2SRM/G□11-C | 15 | 22 | 50 | 50 | 2 | 2 | |
SC-E2SRM/G□02-C | 15 | 22 | 50 | 50 | — | 4 | |
SC-E2SRM/G□22-C | 15 | 22 | 50 | 50 | 4 | 4 | |
SC-E2SRM/G□31-C | 15 | 22 | 50 | 50 | 6 | 2 | |
SC-E2SPRM/G□11-C | 15 | 22 | 50 | 50 | 2 | 2 | |
SC-E2SPRM/G□02-C | 15 | 22 | 50 | 50 | — | 4 | |
SC-E2SPRM/G□22-C | 15 | 22 | 50 | 50 | 4 | 4 | |
SC-E2SPRM/G□31-C | 15 | 22 | 50 | 50 | 6 | 2 | |
SC-E3RM/G□11-C | 18.5 | 30 | 68 | 65 | 2 | 2 | |
SC-E3RM/G□02-C | 18.5 | 30 | 68 | 65 | — | 4 | |
SC-E3RM/G□22-C | 18.5 | 30 | 68 | 65 | 4 | 4 | |
SC-E3RM/G□31-C | 18.5 | 30 | 68 | 65 | 6 | 2 | |
SC-E3PRM/G□11-C | 18.5 | 30 | 68 | 65 | 2 | 2 | |
SC-E3PRM/G□02-C | 18.5 | 30 | 68 | 65 | — | 4 | |
SC-E3PRM/G□22-C | 18.5 | 30 | 68 | 65 | 4 | 4 | |
SC-E3PRM/G□31-C | 18.5 | 30 | 68 | 65 | 6 | 2 | |
SC-E4RM/G□11-C | 22 | 40 | 80 | 80 | 2 | 2 | |
SC-E4RM/G□02-C | 22 | 40 | 80 | 80 | — | 4 | |
SC-E4RM/G□22-C | 22 | 40 | 80 | 80 | 4 | 4 | |
SC-E4RM/G□31-C | 22 | 40 | 80 | 80 | 6 | 2 | |
SC-E4PRM/G□11-C | 22 | 40 | 80 | 80 | 2 | 2 | |
SC-E4PRM/G□02-C | 22 | 40 | 80 | 80 | — | 4 | |
SC-E4PRM/G□22-C | 22 | 40 | 80 | 80 | 4 | 4 | |
SC-E4PRM/G□31-C | 22 | 40 | 80 | 80 | 6 | 2 | |
注:1:“□”为控制电源电压额定值的代号,具体见样本对应选型页. | |||||||
2: SC-E1P~E4PRM/G无主回路可逆连接线. | |||||||
1C.6.5 可逆型直流控制交流接触器(自带辅助型) | |||||||
型 号 | 电机容量 | 额定电流 (AC3) | 辅助接点 | ||||
220V | 400V | 220V | 400V | NO (a) | NC(b) | ||
SC-E02ARM/G□01-C | 2.2kW | 4kW | 9A | 9A | — | 2 | |
SC-E02ARM/G□10-C | 2.2 | 4 | 9 | 9 | 2 | — | |
SC-E03ARM/G□01-C | 3 | 5.5 | 12 | 12 | — | 2 | |
SC-E03ARM/G□10-C | 3 | 5.5 | 12 | 12 | 2 | — | |
SC-E04ARM/G□01-C | 4 | 7.5 | 18 | 18 | — | 2 | |
SC-E04ARM/G□10-C | 4 | 7.5 | 18 | 18 | 2 | — | |
SC-E05ARM/G□01-C | 5.5 | 11 | 25 | 25 | — | 2 | |
SC-E05ARM/G□10-C | 5.5 | 11 | 25 | 25 | 2 | — | |
注:1:“□”为控制电源电压额定值的代号,具体见样本对应选型页. | |||||||
2: SC-E02A~E05ARM/G□10-C无主回路可逆连接线. | |||||||
1C.7 机械锁扣型交流接触器 | |||||||
型 号 | 电机容量 | 额定电流(AC-1) | 辅助接点 | ||||
220V | 400V | NO(a) | NC(b) | ||||
SC-E05/VS△-C | 32A | 只可配AS1 | |||||
SC-E2S/VS△-C | 65 | 只可配AS1 | |||||
SC-E4/VS△-C | 105 | 只可配AS1 | |||||
SC-E5/VS△-C | 150 | 1 | 2 | ||||
SC-E7/VS△-C | 200 | 1 | 2 | ||||
SC-N8/VS△-C | 260 | 1 | 2 | ||||
SC-N12/VS△-C | 450 | 1 | 2 | ||||
注:1:“△”为控制电源电压额定值的代号,具体见样本对应选型页.取消U8代号 AC127/132V的对应 | |||||||
1C.8 电容回路切换交流接触器 | |||||||
型 号 | 电机容量 | 额定电流 (AC3) | 辅助接点 | ||||
220V | 400V | NO (a) | NC(b) | ||||
SC-E05PK□10-C | 29A(400V,20kvar) | 1 | — | ||||
SC-E05PK□01-C | 29A(400V,20kvar) | — | 1 | ||||
SC-E2SPK□10-C | 48A(400V,33.3kvar) | 1 | — | ||||
SC-E2SPK□01-C | 48A(400V,33.3kvar) | — | 1 | ||||
SC-E3PK□10-C | 72A(400V,50kvar) | 1 | — | ||||
SC-E3PK□01-C | 72A(400V,50kvar) | — | 1 | ||||
注:1:“□”为控制电源电压额定值的代号,具体见样本对应选型页. | |||||||

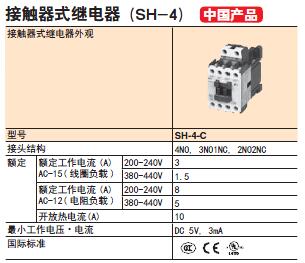

1C.9 接触器式继电器 | |||||||
型 号 | 额定电流 | 接点布置 | |||||
SH-4□-C | AC230V;Ie=3A,Ith=10A | 4a,3a1b,2a2b | |||||
SH-4/G□-C | AC230V;Ie=3A,Ith=10A | 4a,3a1b,2a2b | |||||
注:1:“□”为控制电源电压额定值的代号,具体见样本对应选型页. | |||||||
2: 可和SZ-A40、A31、A22、A20、A11、A02、AS1配合使用 | |||||||
1C.10 热过载继电器 | |||||||
型 号 | 额定电流 | 脱扣等级 | |||||
TK13-◇-C | 0.1~13A | 10A | |||||
TK13Q-◇-C | 1.4~13A | 5 | |||||
TK26-◇-PC | 0.1~26A | 10A | |||||
TK26-◇-C | 0.1~26A | 10A | |||||
TK26Q-◇-PC | 1.4~18A | 5 | |||||
TK26Q-◇-C | 1.4~18A | 5 | |||||
TK-E2◇-C | 4~50A | 10A | |||||
TK-N2P◇-C | 4~50A | 10A | |||||
TK-E2Q◇-C | 12~36A | 5 | |||||
TK-N2PQ◇-C | 12~36A | 5 | |||||
TK-E3◇-C | 7~105A | 10A | |||||
TK-N3P◇-C | 7~105A | 10A | |||||
TK-E3Q◇-C | 18~95A | 5 | |||||
TK-N3PQ◇-C | 18~95A | 5 | |||||
TK-E5◇-C | 18~105A | 10A | |||||
TK-N5P◇-C | 18~105A | 10A | |||||
TK-E5Q◇-C | 18~95A | 5 | |||||
TK-N5PQ◇-C | 18~95A | 5 | |||||
TK-E6◇-C | 45~160A | 10A | |||||
TK-E6H◇-C | 45~160A | 10A | |||||
TK-N6P◇-C | 45~125A | 10A | |||||
TK-N6PH◇-C | 45~160A | 10A | |||||
TK-N7P◇-C | 45~160A | 10A | |||||
TK-N8P◇-C | 65~185A | 10A | |||||
TK-N10◇-C | 85~240A | 20 | |||||
TK-N10H◇-C | 85~240A | 20 | |||||
TK-N12◇-C | 110~450A | 20 | |||||
TK-N12H◇-C | 110~450A | 20 | |||||
TK-N14◇ | 240~600A | 20 | |||||
TK-N14H◇ | 240~600A | 20 |

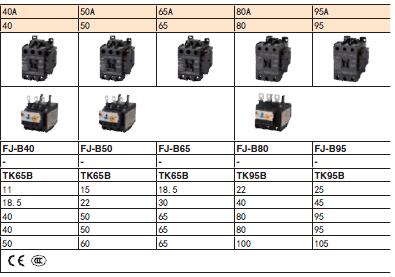

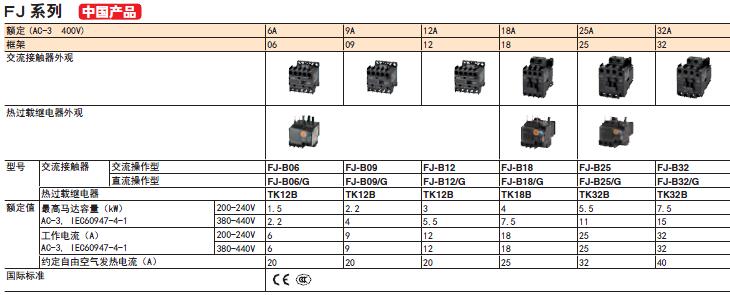

1FJ.1 交流控制交流接触器 | |||||||
型 号 | 电机容量(kW) | 额定电流A (AC3) | 辅助接点 | ||||
220V | 400V | 220V | 400V | NO (a) | NC(b) | ||
FJ-B06□10 | 1.5 | 2.2 | 6 | 6 | 1 | — | |
FJ-B06□01 | 1.5 | 2.2 | 6 | 6 | — | 1 | |
FJ-B09□10 | 2.2 | 4 | 9 | 9 | 1 | — | |
FJ-B09□01 | 2.2 | 4 | 9 | 9 | — | 1 | |
FJ-B12□10 | 3 | 5.5 | 12 | 12 | 1 | — | |
FJ-B12□01 | 3 | 5.5 | 12 | 12 | — | 1 | |
FJ-B18□10 | 4 | 7.5 | 18 | 18 | 1 | — | |
FJ-B18□01 | 4 | 7.5 | 18 | 18 | — | 1 | |
FJ-B25□10 | 5.5 | 11 | 25 | 25 | 1 | — | |
FJ-B25□01 | 5.5 | 11 | 25 | 25 | — | 1 | |
FJ-B32□10 | 7.5 | 15 | 32 | 32 | 1 | — | |
FJ-B32□01 | 7.5 | 15 | 32 | 32 | — | 1 | |
FJ-B40□11 | 11 | 18.5 | 40 | 40 | 1 | 1 | |
FJ-B50□11 | 15 | 22 | 50 | 50 | 1 | 1 | |
FJ-B65□11 | 18.5 | 30 | 65 | 65 | 1 | 1 | |
FJ-B80□11 | 22 | 40 | 80 | 80 | 1 | 1 | |
FJ-B95□11 | 25 | 45 | 95 | 95 | 1 | 1 | |
注:常规销售产品的控制电压是AC220-230V.特殊对应品除外. | |||||||
1FJ.2 直流控制交流接触器 | |||||||
型 号 | 电机容量(kW) | 额定电流A (AC3) | 辅助接点 | ||||
220V | 400V | 220V | 400V | NO (a) | NC(b) | ||
FJ-B06/G□10 | 1.5 | 2.2 | 6 | 6 | 1 | — | |
FJ-B06/G□01 | 1.5 | 2.2 | 6 | 6 | — | 1 | |
FJ-B09/G□10 | 2.2 | 4 | 9 | 9 | 1 | — | |
FJ-B09/G□01 | 2.2 | 4 | 9 | 9 | — | 1 | |
FJ-B12/G□10 | 3 | 5.5 | 12 | 12 | 1 | — | |
FJ-B12/G□01 | 3 | 5.5 | 12 | 12 | — | 1 | |
FJ-B18/G□10 | 4 | 7.5 | 18 | 18 | 1 | — | |
FJ-B18/G□01 | 4 | 7.5 | 18 | 18 | — | 1 | |
FJ-B25/G□10 | 5.5 | 11 | 25 | 25 | 1 | — | |
FJ-B25/G□01 | 5.5 | 11 | 25 | 25 | — | 1 | |
FJ-B32/G□10 | 7.5 | 15 | 32 | 32 | 1 | — | |
FJ-B32/G□01 | 7.5 | 15 | 32 | 32 | — | 1 | |
注:1:“□”为控制电源电压额定值的代号,具体见样本对应选型页. | |||||||
1FJ.3 带线圈浪涌电压抑制型交流控制交流接触器 | |||||||
型 号 | 电机容量(kW) | 额定电流A (AC3) | 辅助接点 | ||||
220V | 400V | 220V | 400V | NO (a) | NC(b) | ||
FJ-B06S□10 | 1.5 | 2.2 | 6 | 6 | 1 | — | |
FJ-B06S□01 | 1.5 | 2.2 | 6 | 6 | — | 1 | |
FJ-B09S□10 | 2.2 | 4 | 9 | 9 | 1 | — | |
FJ-B09S□01 | 2.2 | 4 | 9 | 9 | — | 1 | |
FJ-B12S□10 | 3 | 5.5 | 12 | 12 | 1 | — | |
FJ-B12S□01 | 3 | 5.5 | 12 | 12 | — | 1 | |
1FJ.4 带线圈浪涌电压抑制型直流控制交流接触器 | |||||||
型 号 | 电机容量(kW) | 额定电流A (AC3) | 辅助接点 | ||||
220V | 400V | 220V | 400V | NO (a) | NC(b) | ||
FJ-B06/GS□10 | 1.5 | 2.2 | 6 | 6 | 1 | — | |
FJ-B06/GS□01 | 1.5 | 2.2 | 6 | 6 | — | 1 | |
FJ-B09/GS□10 | 2.2 | 4 | 9 | 9 | 1 | — | |
FJ-B09/GS□01 | 2.2 | 4 | 9 | 9 | — | 1 | |
FJ-B12/GS□10 | 3 | 5.5 | 12 | 12 | 1 | — | |
FJ-B12/GS□01 | 3 | 5.5 | 12 | 12 | — | 1 | |
1FJ.5 可逆型交流控制交流接触器 | |||||||
型 号 | 电机容量(kW) | 额定电流A (AC3) | 辅助接点 | ||||
220V | 400V | 220V | 400V | NO (a) | NC(b) | ||
FJ-B06RM□10 | 1.5 | 2.2 | 6 | 6 | 2 | — | |
FJ-B06RM□01 | 1.5 | 2.2 | 6 | 6 | — | 2 | |
FJ-B09RM□10 | 2.2 | 4 | 9 | 9 | 2 | — | |
FJ-B09RM□01 | 2.2 | 4 | 9 | 9 | — | 2 | |
FJ-B12RM□10 | 3 | 5.5 | 12 | 12 | 2 | — | |
FJ-B12RM□01 | 3 | 5.5 | 12 | 12 | — | 2 | |
FJ-B18RM□10 | 4 | 7.5 | 18 | 18 | 2 | — | |
FJ-B18RM□01 | 4 | 7.5 | 18 | 18 | — | 2 | |
FJ-B25RM□10 | 5.5 | 11 | 25 | 25 | 2 | — | |
FJ-B25RM□01 | 5.5 | 11 | 25 | 25 | — | 2 | |
FJ-B32RM□10 | 7.5 | 15 | 32 | 32 | 2 | — | |
FJ-B32RM□01 | 7.5 | 15 | 32 | 32 | — | 2 | |
1FJ.6 可逆型直流控制交流接触器 | |||||||
型 号 | 电机容量(kW) | 额定电流A (AC3) | 辅助接点 | ||||
220V | 400V | 220V | 400V | NO (a) | NC(b) | ||
FJ-B06RM/G□10 | 1.5 | 2.2 | 6 | 6 | 2 | — | |
FJ-B06RM/G□01 | 1.5 | 2.2 | 6 | 6 | — | 2 | |
FJ-B09RM/G□10 | 2.2 | 4 | 9 | 9 | 2 | — | |
FJ-B09RM/G□01 | 2.2 | 4 | 9 | 9 | — | 2 | |
FJ-B12RM/G□10 | 3 | 5.5 | 12 | 12 | 2 | — | |
FJ-B12RM/G□01 | 3 | 5.5 | 12 | 12 | — | 2 | |
FJ-B18RM/G□10 | 4 | 7.5 | 18 | 18 | 2 | — | |
FJ-B18RM/G□01 | 4 | 7.5 | 18 | 18 | — | 2 | |
FJ-B25RM/G□10 | 5.5 | 11 | 25 | 25 | 2 | — | |
FJ-B25RM/G□01 | 5.5 | 11 | 25 | 25 | — | 2 | |
FJ-B32RM/G□10 | 7.5 | 15 | 32 | 32 | 2 | — | |
FJ-B32RM/G□01 | 7.5 | 15 | 32 | 32 | — | 2 | |
注:1:“□”为控制电源电压额定值的代号,具体见样本对应选型页. | |||||||
1FJ.7带线圈浪涌电压抑制可逆型交流控制交流接触器 | |||||||
型 号 | 电机容量(kW) | 额定电流A (AC3) | 辅助接点 | ||||
220V | 400V | 220V | 400V | NO (a) | NC(b) | ||
FJ-B06RMS□10 | 1.5 | 2.2 | 6 | 6 | 2 | — | |
FJ-B06RMS□01 | 1.5 | 2.2 | 6 | 6 | — | 2 | |
FJ-B09RMS□10 | 2.2 | 4 | 9 | 9 | 2 | — | |
FJ-B09RMS□01 | 2.2 | 4 | 9 | 9 | — | 2 | |
FJ-B12RMS□10 | 3 | 5.5 | 12 | 12 | 2 | — | |
FJ-B12RMS□01 | 3 | 5.5 | 12 | 12 | — | 2 | |
注:1:“□”为控制电源电压额定值的代号,具体见样本对应选型页. | |||||||
1FJ.8带线圈浪涌电压抑制可逆型直流控制交流接触器 | |||||||
型 号 | 电机容量(kW) | 额定电流A (AC3) | 辅助接点 | ||||
220V | 400V | 220V | 400V | NO (a) | NC(b) | ||
FJ-B06RM/GS□10 | 1.5 | 2.2 | 6 | 6 | 2 | — | |
FJ-B06RM/GS□01 | 1.5 | 2.2 | 6 | 6 | — | 2 | |
FJ-B09RM/GS□10 | 2.2 | 4 | 9 | 9 | 2 | — | |
FJ-B09RM/GS□01 | 2.2 | 4 | 9 | 9 | — | 2 | |
FJ-B12RM/GS□10 | 3 | 5.5 | 12 | 12 | 2 | — | |
FJ-B12RM/GS□01 | 3 | 5.5 | 12 | 12 | — | 2 |

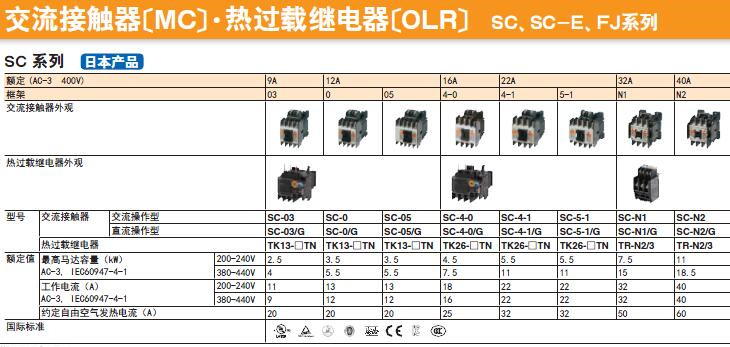

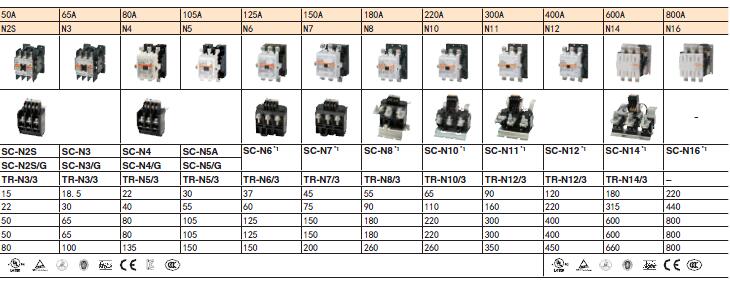

1J.1 三极交流接触器 ─ 交流控制电压 | |||||||
型 号 | 电机容量 | 额定电流 (AC3) | 辅助接点 | ||||
220V | 400V | 220V | 400V | NO(a) | NC(b) | ||
SC-03 | 2.5kW | 4kW | 11A | 9A | 1 | - | |
SC-0 | 3.5 | 5.5 | 13 | 12 | 1 | - | |
SC-05 | 3.5 | 5.5 | 13 | 12 | 1 | 1 | |
SC-4-0 | 4.5 | 7.5 | 18 | 16 | 1 | - | |
SC-4-1 | 5.5 | 11 | 22 | 22 | 1 | - | |
SC-5-1 | 5.5 | 11 | 22 | 22 | 1 | 1 | |
SC-N1 | 7.5 | 15 | 27 | 30 | 2 | 2 | |
SC-N2 | 11 | 18.5 | 39 | 37 | 2 | 2 | |
SC-N2S | 15 | 22 | 52 | 48 | 2 | 2 | |
SC-N3 | 18.5 | 30 | 65 | 65 | 2 | 2 | |
SC-N4 | 22 | 40 | 80 | 80 | 2 | 2 | |
SC-N5A | 30 | 55 | 105 | 105 | 2 | 2 | |
注: 1.常规销售产品的控制电压是AC100V,110V,220V.特殊对应品除外. | |||||||
2.另有非标准的辅助接点排列, 欢迎订购 | |||||||
1J.2 三极交流接触器 ─ 直流控制电压 | |||||||
型 号 | 电机容量 | 額定电流 (AC3) | 辅助接点 | ||||
220V | 400V | 220V | 400V | NO(a) | NC(b) | ||
SC-03/G | 2.5kW | 4kW | 11A | 9A | 1 | - | |
SC-0/G | 3.5 | 5.5 | 13 | 12 | 1 | - | |
SC-05/G | 3.5 | 5.5 | 13 | 12 | 1 | 1 | |
SC-4-0/G | 4.5 | 7.5 | 18 | 16 | 1 | - | |
SC-4-1/G | 5.5 | 11 | 22 | 22 | 1 | - | |
SC-5-1/G | 5.5 | 11 | 22 | 22 | 1 | 1 | |
SC-N1/G | 7.5 | 15 | 27 | 30 | 2 | 2 | |
SC-N2/G | 11 | 18.5 | 39 | 37 | 2 | 2 | |
SC-N2S/G | 15 | 22 | 52 | 48 | 2 | 2 | |
SC-N3/G | 18.5 | 30 | 65 | 65 | 2 | 2 | |
SC-N4/G | 22 | 40 | 80 | 80 | 2 | 2 | |
SC-N5/G | 30 | 55 | 105 | 105 | 2 | 2 | |
注 1.常规销售产品的控制电压是DC110V,DC24V.特殊对应品除外. | |||||||
1J.3 三极交流接触器 ─ 交流/直流控制电压 | |||||||
型 号 | 电机容量 | 額定电流 (AC3) | 辅助接点 | ||||
220V | 400V | 220V | 400V | NO(a) | NC(b) | ||
SC-N1/SE | 7.5 | 15 | 27 | 30 | 2 | 2 | |
SC-N2/SE | 11 | 18.5 | 39 | 37 | 2 | 2 | |
SC-N2S/SE | 15 | 22 | 52 | 48 | 2 | 2 | |
SC-N3/SE | 18.5 | 30 | 65 | 65 | 2 | 2 | |
SC-N4/SE | 22 | 40 | 80 | 80 | 2 | 2 | |
SC-N5 | 30 | 55 | 105 | 105 | 2 | 2 | |
SC-N6 | 37 | 60 | 126 | 120 | 2 | 2 | |
SC-N7 | 45 | 75 | 152 | 150 | 2 | 2 | |
SC-N8 | 55 | 90 | 182 | 180 | 2 | 2 | |
SC-N10 | 65 | 110 | 220 | 220 | 2 | 2 | |
SC-N11 | 90 | 132 | 300 | 265 | 2 | 2 | |
SC-N12 | 120 | 220 | 408 | 408 | 2 | 2 | |
SC-N14 | 180 | 315 | 600 | 600 | 2 | 2 | |
SC-N16 | 220 | 440 | 800 | 800 | 2 | 2 | |
注1.常规销售产品的控制电压是100V.特殊对应品除外. | |||||||
1J.4 机械锁扣式交流接触器 | |||||||
型 号 | 电机容量 | 额定电流 (AC3) | 辅助接点 | ||||
220V | 400V | 220V | 400V | NO(a) | NC(b) | ||
SC-03/V | 2.5kW | 4kW | 11A | 9A | 1 | - | |
SC-0/V | 3.5 | 5.5 | 13 | 12 | 1 | - | |
SC-05/V | 3.5 | 5.5 | 13 | 12 | 1 | 1 | |
SC-4-0/V | 4.5 | 7.5 | 18 | 16 | 1 | - | |
SC-4-1/V | 5.5 | 11 | 22 | 22 | 1 | - | |
SC-5-1/V | 5.5 | 11 | 22 | 22 | 1 | 1 | |
SC-N1/VS | 7.5 | 15 | 27 | 30 | 2 | 2 | |
SC-N2/VS | 11 | 18.5 | 39 | 37 | 2 | 2 | |
SC-N2S/VS | 15 | 22 | 52 | 48 | 2 | 2 | |
SC-N3/VS | 18.5 | 30 | 65 | 65 | 2 | 2 | |
SC-N4/VS | 22 | 40 | 80 | 80 | 2 | 2 | |
SC-N5/VS | 30 | 55 | 105 | 105 | 2 | 2 | |
SC-N6/VS | 37 | 60 | 126 | 120 | 2 | 2 | |
SC-N7/VS | 45 | 75 | 152 | 150 | 2 | 2 | |
SC-N8/VS | 55 | 90 | 182 | 180 | 2 | 2 | |
SC-N10/VS | 65 | 110 | 220 | 220 | 2 | 2 | |
SC-N11/VS | 90 | 132 | 300 | 265 | 2 | 2 | |
SC-N12/VS | 120 | 220 | 408 | 408 | 2 | 2 | |
SC-N14/VS | 180 | 315 | 600 | 600 | 2 | 2 | |
注 : SC-N5或以上是交直流控制电压通用型 | |||||||
1J.5 可逆型接触器 | |||||||
型 号 | 电机容量 | 額定电流 (AC3) | 辅助接点 | ||||
220V | 400V | 220V | 400V | NO(a) | NC(b) | ||
SC-03RM | 2.5kW | 4kW | 11A | 9A | 1 | - | |
SC-0RM | 3.5 | 5.5 | 13 | 12 | 1 | - | |
SC-05RM | 3.5 | 5.5 | 13 | 12 | 1 | 1 | |
SC-4-0RM | 4.5 | 7.5 | 18 | 16 | 1 | - | |
SC-4-1RM | 5.5 | 11 | 22 | 22 | 1 | - | |
SC-5-1RM | 5.5 | 11 | 22 | 22 | 1 | 1 | |
SC-N1RM | 7.5 | 15 | 27 | 30 | 2 | 2 | |
SC-N2RM | 11 | 18.5 | 39 | 37 | 2 | 2 | |
SC-N2SRM | 15 | 22 | 52 | 48 | 2 | 2 | |
SC-N3RM | 18.5 | 30 | 65 | 65 | 2 | 2 | |
SC-N4RM | 22 | 40 | 80 | 80 | 2 | 2 | |
SC-N5RM | 30 | 55 | 105 | 105 | 2 | 2 | |
SC-N6RM | 37 | 60 | 126 | 120 | 2 | 2 | |
SC-N7RM | 45 | 75 | 152 | 150 | 2 | 2 | |
SC-N8RM | 55 | 90 | 182 | 180 | 2 | 2 | |
SC-N10RM | 65 | 110 | 220 | 220 | 2 | 2 | |
SC-N11RM | 90 | 132 | 300 | 265 | 2 | 2 | |
SC-N12RM | 120 | 220 | 408 | 408 | 2 | 2 | |
SC-N14RM | 180 | 315 | 600 | 600 | 2 | 2 | |
1J.6 工业继电器 ─ 交流及直流控制电压 | |||||||
型 号 | 接点数目 | 接 点 布 置 | |||||
SH-4 | 4 | 4a, 3a1b, 2a2b | |||||
SH-4H | 4 | 4a, 3a1b, 2a2b | |||||
SH-4/G | 4 | 4a, 3a1b, 2a2b | |||||
SH-4H/G | 4 | 4a, 3a1b, 2a2b | |||||
SH-5 | 5 | 5a, 5b, 4a1b, 3a2b, 2a3b, 1a4b | |||||
SH-5H | 5 | 5a, 5b, 4a1b, 3a2b, 2a3b, 1a4b | |||||
SH-5/G | 5 | 5a, 5b, 4a1b, 3a2b, 2a3b, 1a4b | |||||
SH-5H/G | 5 | 5a, 5b, 4a1b, 3a2b, 2a3b, 1a4b | |||||
注:常规销售产品的控制电压是AC100V,110V,220V,DC24V.特殊对应品除外. | |||||||
1J.7 热过载继电器 | |||||||
1J.7.1 标准型 (3组热敏单元) | |||||||
型 号 | 电 流 规 格 | ||||||
( A ) | |||||||
TR-0N/3 | 0.1, 0.15, 0.24, 0.36, 0.48, 0.64, 0.80, | ||||||
0.95, 1.4, 1.7, 2.2, 2.8, 4, 5, 6, 7, 9 | |||||||
TR-5-1N/3 | 1.4, 1.7, 2.2, 2.8, 4, 5, 6, 7, 9, 12, 16 | ||||||
TR-N2/3 | 4, 5, 6, 7, 9, 12, 18, 24 | ||||||
TR-N3/3 | 7, 9, 12, 18, 24, 28, 34, 45 | ||||||
TR-N5/3 | 18, 24, 28, 34, 45, 53, 65 | ||||||
TR-N6/3 * | 45, 53, 65, 85 | ||||||
TR-N7/3 | 45, 53, 65, 85, 110 | ||||||
TR-N8/3 | 65, 85, 110, 125 | ||||||
TR-N10/3 * | 85, 110, 125, 160 | ||||||
TR-N12/3 * | 110, 125, 160, 200, 240, 300 | ||||||
TR-N14/3 * | 240, 300, 400 | ||||||
* 另有独立安裝型号, 欢迎訂购 | |||||||
1J.7.2 带缺相保护 | |||||||
型 号 | 电 流 规 格 | ||||||
( A ) | |||||||
TK-0N | 0.1, 0.15, 0.24, 0.36, 0.48, 0.64, 0.80, 0.95, | ||||||
1.4, 1.7, 2.2, 2.8, 4, 5, 6, 7, 9 | |||||||
TK-5-1N | 1.4, 1.7, 2.2, 2.8, 4, 5, 6, 7, 9, 12, 16 | ||||||
TK-N2 | 4, 5, 6, 7, 9, 12, 18, 24, 28 | ||||||
TK-N3 | 7, 9, 12, 18, 24, 28, 34, 45 | ||||||
TK-N5 | 18, 24, 28, 34, 45, 54 | ||||||
TK-N6 | 45, 53, 65, 85 | ||||||
TK-N8 | 65, 85, 110, 125 | ||||||
TK-N10 | 85, 110, 125, 160 | ||||||
TK-N12H | 160, 200, 240, 300 | ||||||
TK-N14H | 240, 300, 400 | ||||||
1J.8 选件 | |||||||
型 号 | 适 用 型 号 | 名 称 | |||||
SZ-A02,11,20 | SC-03 - SC-N3 | 正面安装辅助接点 | |||||
SZ-A22,31,40 | SC-03 - SC-N3 | 正面安装辅助接点 | |||||
SZ-A02,11,20H | SC-03 - SC-N3 | 正面安装辅助接点 | |||||
SZ-A22,31,40H | SC-03 - SC-N3 | 正面安装辅助接点 | |||||
SZ-AL /AR | SC-03 - SC-5-1 | 侧面安装辅助接点 | |||||
SZ-AS1 | SC-N1 - SC-N3 | 侧面安装辅助接点 | |||||
SZ-AS2 | SC-N4 - SC-N12 | 侧面安装辅助接点 | |||||
SZ-HB | TR, TK-0N | 独立安裝基座 | |||||
SZ-HC | TR, TK-5-1N | 独立安裝基座 | |||||
SZ-HD | TR, TK-N2 | 独立安裝基座 | |||||
SZ-HE | TR, TK-N3 | 独立安裝基座 | |||||
SZ-J | SC-03 - SC-N3 | 操作次数计数器 | |||||
SZ-J~8 | SC-03 - SC-N3 | 操作次数计数器带警报接点 | |||||
SZ-RM | SC-03 - SC-N3 | 机械连锁 | |||||
SZ-CD1 | SC-03 - SC-5-1 | IC输出线圈驱动器 | |||||
SZ-CD3 | SC-N1 - SC-N3 | IC输出线圈驱动器 | |||||
SZ-CD5 | SC-N4 - SC-N12 | IC输出线圈驱动器 | |||||
SZ-Z1 | SC-03 - SC-N4 | 压敏电阻式 24-48V | |||||
SZ-Z2 | SC-03 - SC-N4 | 压敏电阻式 100-250V | |||||
SZ-Z3 | SC-03 - SC-N4 | 压敏电阻式 380-440V | |||||
SZ-Z4 | SC-03 - SC-N4 | 阻容式 24-48V | |||||
SZ-Z5 | SC-03 - SC-N4 | 阻容式 100-250V | |||||
SZ-Z6 | SC-03 - SC-N4 | 压敏电阻式 24-48V | |||||
SZ-Z7 | SC-03 - SC-N4 | 压敏电阻式 100-250V | |||||
SZ-Z8 | SC-03 - SC-N4 | 阻容式 24-48V | |||||
SZ-Z9 | SC-03 - SC-N4 | 阻容式 100-250V | |||||
SZ-ZM1 [AC250V 3P] | SC-03 - SC-N2 | 主接点电涌抑制器 | |||||
SZ-ZM2 [AC250V 3P] | SC-03 - SC-N2 | 主接点电涌抑制器 | |||||
SZ-ZM3 [AC250V 3P] | SC-N1 - SC-N3 | 主接点电涌抑制器 | |||||
SZ-ZM4 [AC250V 3P] | SC-N1 - SC-N3 | 主接点电涌抑制器 | |||||
注:在常规销售产品中特殊对应品除外. | |||||||
1J.9 端子护盖 | |||||||
型 号 | 适 用 型 号 | 名 称 | |||||
SZ-T1 | SC-03, SC-0, SH-4 | 接触器端子护盖 | |||||
SZ-T2 | SC-05, SH-5 | 接触器端子护盖 | |||||
SZ-T3 | SC-4-0, SC-4-1 | 接触器端子护盖 | |||||
SZ-T4 | SH-5 | 接触器端子护盖 | |||||
SZ-T22 | SC-N1, N2 | 接触器端子护盖 | |||||
SZ-T23 | SC-N2S, N3 | 接触器端子护盖 | |||||
SZ-N4T | SC-N4 ~ SC-N5 | 接触器端子护盖 | |||||
SZ-N6T | SC-N6 | 接触器端子护盖 | |||||
SZ-N7T | SC-N7 | 接触器端子护盖 | |||||
SZ-N8T | SC-N11 ~ SC-N12 | 接触器端子护盖 | |||||
SZ-N11T | SC-N8 ~ SC-N11 | 接触器端子护盖 | |||||
SZ-T10 | SZ-HB | 热继器基座端子护盖 | |||||
SZ-T11 | SZ-HC | 热继器基座端子护盖 | |||||
SZ-T12 | TK, TR-0N | 热继器端子护盖 | |||||
SZ-T13 | TK, TR-5-1N | 热继器端子护盖 | |||||
SZ-T14 | TK, TR-N2H | 热继器端子护盖 | |||||
SZ-T15 | TK, TR-N3H | 热继器端子护盖 | |||||
SZ-RN6T | TK, TR-N6, N6H | 热继器端子护盖 | |||||
SZ-T16 | TK, TR-N2 | 热继器端子护盖 | |||||
SZ-T17 | TK, TR-N3 | 热继器端子护盖 | |||||
SZ-T5 | SZ-A22, A-31, A-40 | 辅助接点接线端子护盖 | |||||
SZ-T6 | SZ-A02, SZ-A11, SZ-20 | 辅助接点接线端子护盖 | |||||
SZ-T7 | SZ-AL, AR | 辅助接点接线端子护盖 | |||||
注:在常规销售产品中特殊对应品除外. | |||||||
1J.10 延时脱扣器 | |||||||
型 号 | 名 稱 | ||||||
SZ2DE35-1 | SC-N1, N2用延时脱扣器 | ||||||
SZ2DE35-2 | SC-N1, N2用延时脱扣器 | ||||||
SZ2DE65-1 | SC-N2S, N3用延时脱扣器 | ||||||
SZ2DE65-2 | SC-N2S, N3用延时脱扣器 | ||||||
SZ-N5/DE | SC-N4, N5用延时脱扣器 | ||||||
SZ-N6/DE | SC-N6, N7 用延时脱扣器 | ||||||
SZ-N8/DE | SC-N8, N10 用延时脱扣器 | ||||||
SZ-N11/DE | SC-N11, N12 用延时脱扣器 | ||||||
SZ-N14/DE | SC-N14, N16 用延时脱扣器 | ||||||
1J.11 备件 | |||||||
型 号 | 名 稱 | ||||||
SZ0RC-N80, N93 | SC-N4, N5 用灭弧盖 | ||||||
SZ0RC-N1C | SC-N6 用灭弧盖 | ||||||
SZ0RC-N1F | SC-N7 用灭弧盖 | ||||||
SZ0RC-N1J, N2C | SC-N8, N10 用灭弧盖 | ||||||
SZ0RC-N3A, N4A | SC-N11, N12 用灭弧盖 | ||||||
SZ0RC-N6A, N8A | SC-N14, N16 用灭弧盖 | ||||||
SC-03 ~ -5-1, SH-4, 5 用线圈 | |||||||
SZ-GM/N1 | SC-N1, 2 用线圈 | ||||||
SZ-GM/N2S | SC-N2S, N3 用线圈 | ||||||
SZ-GM/N4 | SC-N4 用线圈 | ||||||
SZ-GG/N1 | SC-N1, 2 直流用线圈 | ||||||
SZ-GG/N2S | SC-N2S, N3 直流用线圈 | ||||||
SZ-GS/N5 | SC-N5 用线圈套件 | ||||||
SZ-GS/N6 | SC-N6 用线圈套件 | ||||||
SZ-GS/N8 | SC-N8, 10 用线圈套件 | ||||||
SZ-GS/N11 | SC-N11, 12 用线圈套件 | ||||||
SZ-GS/N14 | SC-N14, 16 用线圈套件 |
联系方式
电话:15921693880 传真:021-54411930
邮箱:sh@hanyouauto.com
QQ:931696484
地址:上海市闵行区中春路7001号1号楼309室
版权所有:上海韩有电子科技有限公司网站
